专利号: 2015109376518
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种驱动扫描电路,包括若干阵列排布的驱动扫描单元,其特征在于,每个驱动扫描单元包括用于驱动OLED发光的AMOLED驱动单元和用于形成像素电容的指纹扫描单元,其中,所述AMOLED驱动单元包括第一薄膜晶体管、第二薄膜晶体管、第三薄膜晶体管及OLED,所述第一薄膜晶体管与第一驱动电压和第一开关电压相连,第二薄膜晶体管和第三薄膜晶体管分别与阳极端和阴极端相连,所述OLED位于阴极端和第二薄膜晶体管之间;

所述阴极端还包括第四薄膜晶体管,所述第四薄膜晶体管与第二驱动电压和第二开关电压相连;

所述AMOLED驱动单元和指纹扫描单元有且只有一个处于导通状态。

2.根据权利要求1所述的驱动扫描电路,其特征在于,所述驱动电路包括:第一状态,第一驱动电压和第一开关电压控制第一薄膜晶体管、第二薄膜晶体管和第三薄膜晶体管导通,第二驱动电压和第二开关电压控制第四薄膜晶体管截止,AMOLED驱动单元驱动OLED导通发光;

第二状态,第一驱动电压和第一开关电压控制第一薄膜晶体管、第二薄膜晶体管和第三薄膜晶体管截止,第二驱动电压和第二开关电压控制第四薄膜晶体管导通,第四薄膜晶体管形成像素电容进行指纹识别。

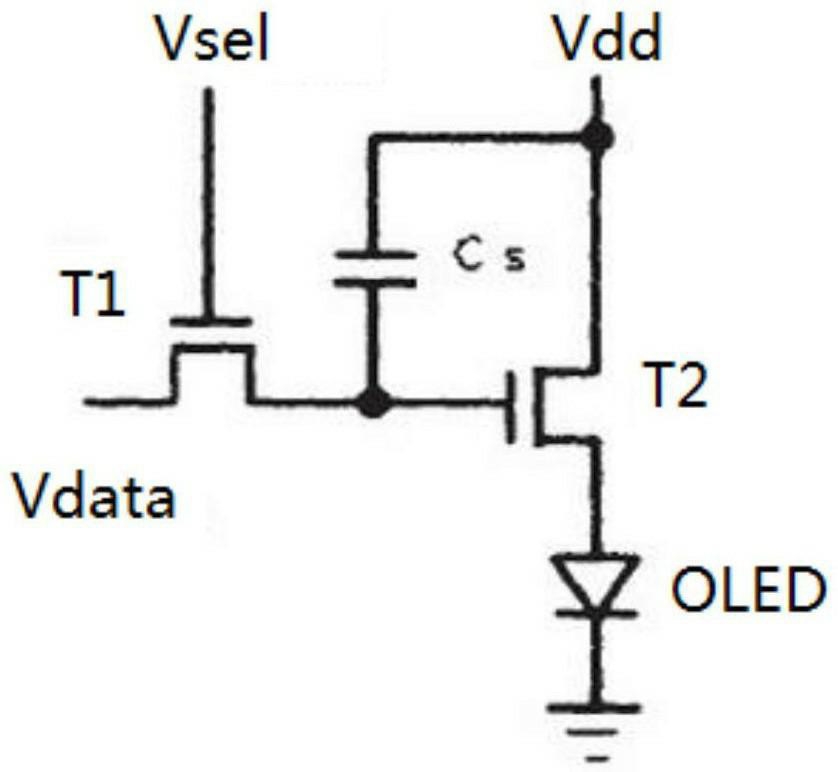

3.根据权利要求1所述的驱动扫描电路,其特征在于,所述AMOLED驱动单元中:第一薄膜晶体管的栅极与第一开关电压相连,源极和漏极分别与第一驱动电压和第二薄膜晶体管相连;

所述第二薄膜晶体管的栅极与第一薄膜晶体管相连,源极和漏极分别与阳极高电平和OLED相连;

所述第三薄膜晶体管的栅极与第二薄膜晶体管的栅极相连,源极和漏极分别与OLED和阴极低电平相连。

4.根据权利要求1所述的驱动扫描电路,其特征在于,所述阴极低电平为接地零电平。

5.根据权利要求1所述的驱动扫描电路,其特征在于,所述指纹扫描单元中:所述第四薄膜晶体管的栅极与第二开关电压相连,源极和漏极分别与OLED和第二驱动电压相连。

6.根据权利要求3所述的驱动扫描电路,其特征在于,所述第二薄膜晶体管的栅极与阳极高电平之间设有用于驱动第二薄膜晶体管的电容。

7.根据权利要求1所述的驱动扫描电路,其特征在于,所述第一开关电压和第一驱动电压分别与第一扫描线和第一讯号线连接,所述第二开关电压和第二驱动电压分别与第二扫描线和第二讯号线连接。

8.一种显示屏,其特征在于,所述显示屏包括阴极层、阳极层、有机发光层、及权利要求

1~7中任一项所述的驱动扫描电路。

9.一种移动终端,其特征在于,所述移动终端包括权利要求1~7任一项所述的驱动扫描电路。

10.根据权利要求9所述的移动终端,其特征在于,所述移动终端至少包括驱动显示状态和指纹扫描状态,其中:在驱动显示状态时,驱动扫描电路中的AMOLED驱动单元用于驱动OLED发光以实现移动终端的显示功能;

在指纹扫描状态时,驱动扫描电路中的指纹扫描单元形成指纹所需的单位像素的电容矩阵,并利用电容算法采集指纹,以实现在移动终端的任何显示区域进行指纹识别及相关的有效动作。
