专利号: 2015109386473
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

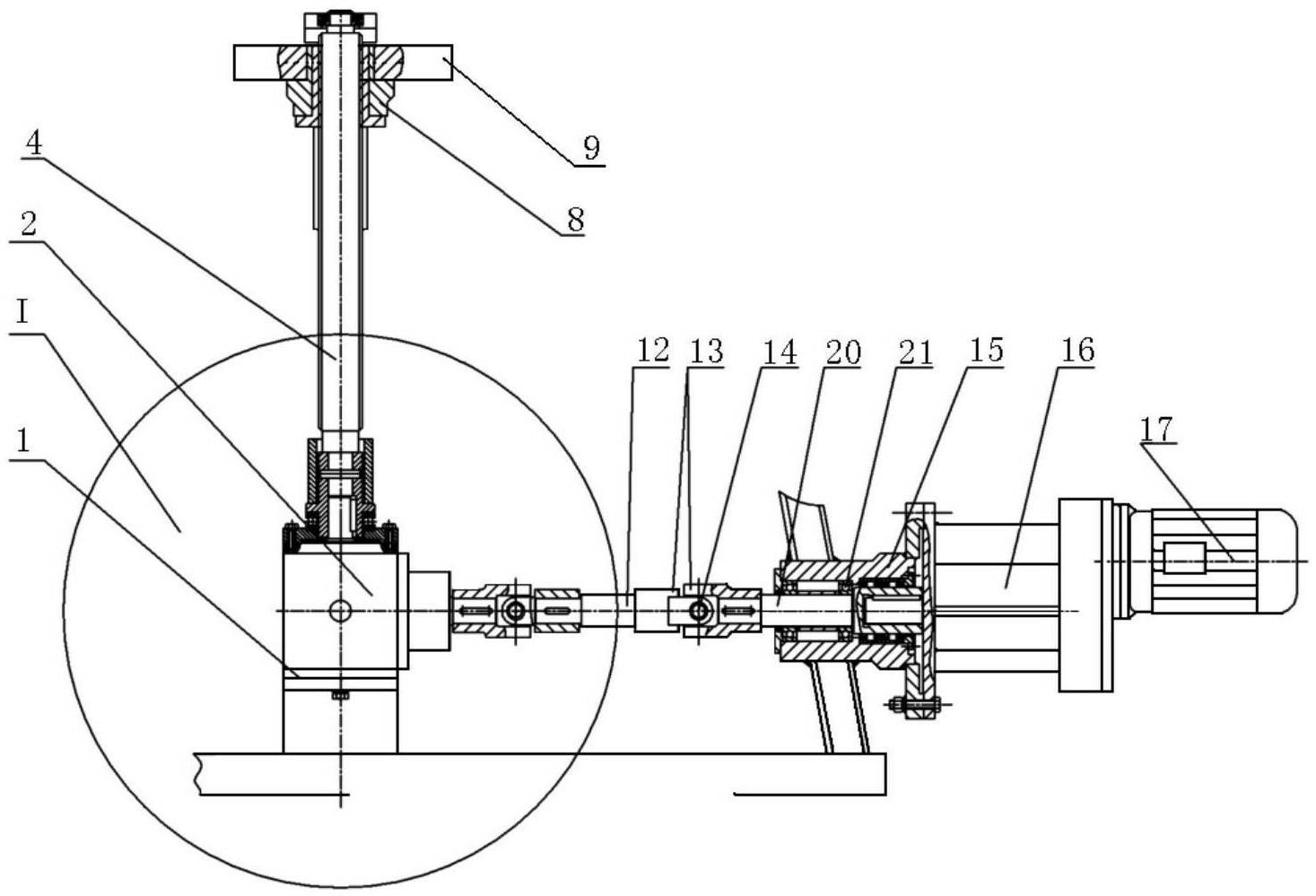

1.一种用于低矮建筑屋盖风压实测研究的房屋,其特征在于:包括房屋主体、用于测量房屋主体迎风面风压的风压测量系统、设置于房屋主体下方用于承载房屋主体的底座和上环形槽,所述底座下表面成型有与所述上环形槽对应的下环形槽,下环形槽内设置有若干滚珠,上环形槽将滚珠压紧在下环形槽上,滚珠的直径小于或等于上、下环形槽的槽宽,滚珠的直径大于上环形槽槽底至下环形槽槽底的距离;所述上环形槽中心的底盘上安装有定位柱,房屋主体的底座上设置有与定位柱配合的通孔,定位柱的上端穿过所述通孔后伸入房屋主体内,所述房屋主体包括墙体、盖合于墙体上的屋盖(I)和用于对屋盖进行升降的升降装置(II),所述升降装置包括支架(1)、换向传动减速器(2)、座体(3)、长丝杠(4)、连接套(5)、平底推力球轴承(6)、梯形螺母(8)、支撑架(9)、第一轴承(18)、链轮(19)、限位块(22)和保护套(23);在长丝杠(4)的上端安装有梯形螺母(8),梯形螺母(8)与支撑架(9)固定,支撑架(9)固定在屋盖上;所述长丝杠(4)的下端与换向传动减速器(2)垂直方向的端口连接,所述换向传动减速器(2)水平方向的端口与电机(17)及传动部件连接;所述换向传动减速器(2)固定在支架(1)上,在换向传动减速器(2)上端的壳体上固定有支撑架座体(3),在支撑架座体(3)上通过平底推力球轴承(6)安装定位连接套(5),所述长丝杠(4)通过连接套(5)与换向传动减速器(2)垂直方向的端口连接;在所述长丝杠(4)的下端设置有保护套(23),保护套(23)套设在连接套(5)上,在连接套(5)的外壁上凸设有用于对保护套(23)进行限位的限位块(22)。

2.根据权利要求1所述的用于低矮建筑屋盖风压实测研究的房屋,其特征在于:所述传动部件为包括第一十字轴(7)、中间轴(12)、万向节叉子(13)、第二十字轴(14)、减速机(16)、电机(17)和传动轴(20),电机(17)的动力输出端与减速机(16)的动力输入端连接,减速机(16)的动力输出端与传动轴(20)连接,传动轴(20)与第二十字轴(14)连接,第二十字轴(14)通过万向节叉子(13)与中间轴(12)连接,中间轴(12)通过第一十字轴(7)与换向传动减速器(2)水平方向的端口连接。

3.根据权利要求1所述的用于低矮建筑屋盖风压实测研究的房屋,其特征在于:所述风压测量系统包括微差压传感器、三通接头(27)、测压探头(25)、阀门(31)和静压室;所述微差压传感器包括静压采集端口(29)和总压采集端口(28),总压采集端口通过硅胶管(26)连接于三通接头的一端,三通接头的另外两端分别与测压探头和阀门相连,测压探头采用外螺纹不锈钢空心管,在屋盖外部和内部分别与一内螺旋套管相连,阀门与排水管道(30)连接用于排除从测压探头内部流进的雨水,所述静压采集端口通过硅胶管与静压室连接,用于测量静压数据,微差压传感器的尾部通过电缆线与采集器连接,采集器将风压模拟信号转化为数字信号,从而完成数据采集工作。
