专利号: 2015109395190
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

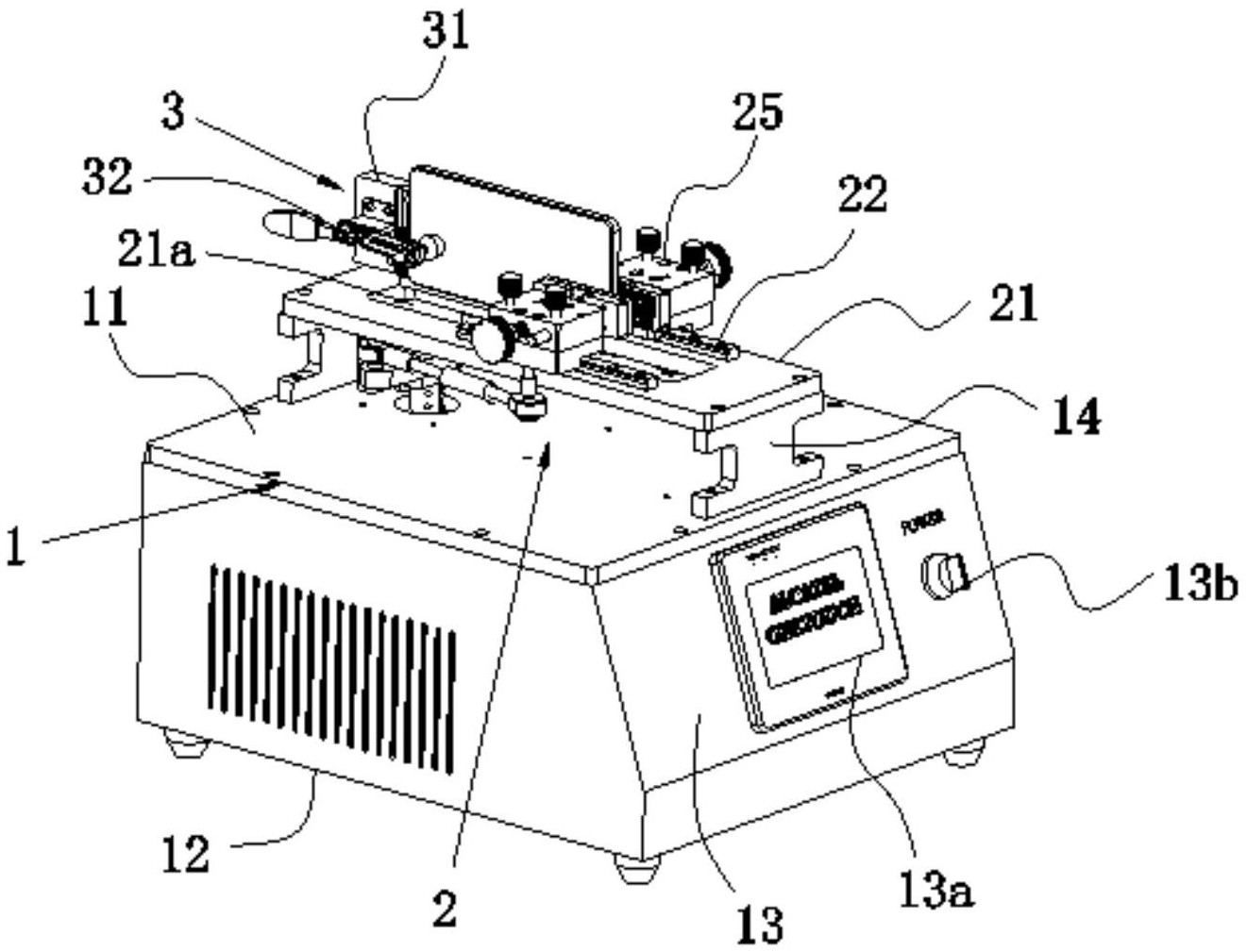

1.一种旋钮寿命测试设备,用于对装设有旋钮的工件进行测试,其特征在于,所述旋钮寿命测试设备包括基座、固定于所述基座上的驱动装置以及夹持装置;

所述夹持装置用于夹持所述工件悬于所述驱动装置上方;

所述驱动装置包括固定于所述基座上的底板,所述底板上对称设置有两滑轨,每条所述滑轨上分别设有一抵持组件,所述抵持组件与装设于所述基座内的驱动电机连接;所述旋钮对应于所述两抵持组件之间,所述两抵持组件在所述驱动电机驱动下沿所述滑轨运动且所述两抵持组件的运动方向相反,夹持所述工件的旋钮反复旋动。

2.根据权利要求1所述的旋钮寿命测试设备,其特征在于,每个所述抵持组件包括装设于所述滑轨上的滑块,所述滑块上还固定有连接板,所述连接板与所述旋钮对应的一侧设有驱动块,所述驱动块通过设置于所述连接板内的螺杆与所述连接板连接,用于调节所述驱动块与所述连接板之间的距离。

3.根据权利要求1所述的旋钮寿命测试设备,其特征在于,所述夹持装置包括固定于所述底板上的第一夹臂以及与所述第一夹臂相对设置的第二夹臂,所述第一夹臂与所述第二夹臂用于夹持所述工件。

4.根据权利要求2所述的旋钮寿命测试设备,其特征在于,所述连接板中还设置有导向轴及其固定件,所述导向轴平行于所述螺杆贯穿所述连接板与所述驱动块连接,在所述固定件配合下固定于所述连接板中,用于所述驱动块与所述连接板相对位置的稳定。

5.根据权利要求4所述的旋钮寿命测试设备,其特征在于,所述导向轴对称设置于所述螺杆两边。

6.根据权利要求3所述的旋钮寿命测试设备,其特征在于,所述第一夹臂以及所述第二夹臂与所述工件接触的一面还设置有第一保护块。

7.根据权利要求2所述的旋钮寿命测试设备,其特征在于,所述驱动块与所述旋钮接触的一面还设置有第二保护块。

8.根据权利要求1所述的旋钮寿命测试设备,其特征在于,所述基座上还设置有控制模块,用于控制所述驱动电机的往返转动速度。

9.根据权利要求1所述的旋钮寿命测试设备,其特征在于,所述基座两端还设有支架,所述底板固定于所述支架上。
