专利号: 2015109430673
申请人: 广东星立方厨房科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

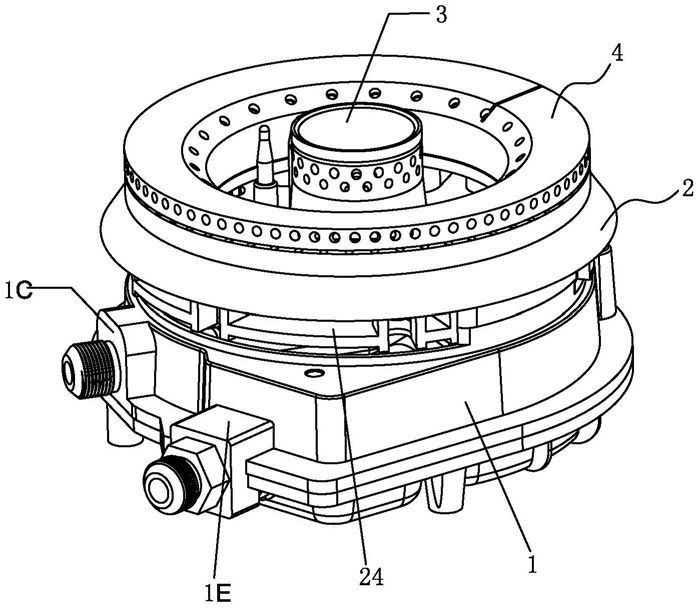

1.一种杯体上进风式灶具燃烧器,包括杯体、分火器座、内火盖和外火盖,分火器座包括中心火盖座、与中心火盖座相通的内引射孔、外环燃气槽和径向二次空气通道,分火器座与杯体配合,内、外火盖分别与中心火盖座和外环燃气槽配合;其特征在于:所述杯体包括中心预混腔和圆环形的外环预混腔,一内环进气道的出气端位于中心预混腔的底板的中心,内环进气道的出气端与所述内引射孔相对;外环引射管设置在中心预混腔内并与外环预混腔连通;一外环进气道的出气端与外环引射管的进气端相对;所述杯体的底板有上开口的凹腔,外环进气道的出气端位于凹腔内;所述外环引射管的进气端与凹腔连通;

所述杯体上有一用于支撑盛液盘的法兰;

所述外环预混腔的顶壁板上有一轴向导气道,轴向导气道的出气端设置有接口;

所述分火器的外环燃气槽上设置有进气接口;

所述轴向导气道的接口插入进气接口内,相邻二个轴向导气道之间的分火器座和杯体的上端构成一次空气通道。

2.根据权利要求1所述的一种杯体上进风式灶具燃烧器,其特征在于:所述杯体上部穿过所述盛液盘的底板伸出。

3.根据权利要求2所述的一种杯体上进风式灶具燃烧器,其特征在于:所述分火器座包括上座和下盖,所述上座呈圆环形,上座上设置有外环燃气槽、与外环燃气槽相通的进气接口和销体,所述下盖上有位于外周向上的进气接口的轴向槽、中心火盖座、内引射孔和支撑连接座;

上座和下盖扣合,中心火盖座伸入上座内,进气接口位于轴向槽内;销体与支撑连接座上的销孔铆合;相邻二个支撑连接座之间的上座和下盖构成径向二次空气通道。

4.根据权利要求1、2或3所述的一种杯体上进风式灶具燃烧器,其特征在于:所述杯体包括上杯体和下杯体,上杯体包括上圆形座板、环绕圆环形板的下开口的上半外环预混腔、设置在上半外环预混腔上的所述轴向导气道、内环进气道、外环进气道和上半外引射管;上半外预混腔的顶部的径向外侧设置所述法兰;

下杯体包括下圆形座板、环绕下圆形座板的上开口的下半外预混腔和下半外引射管;

上、下杯体扣合并固定连接在一起,上、下半外环预混腔构成外环预混腔,上、下半外引射管构成外引射管。
