专利号: 2015109446652
申请人: 王良源
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种喷淋生产线,其特征在于,包括,

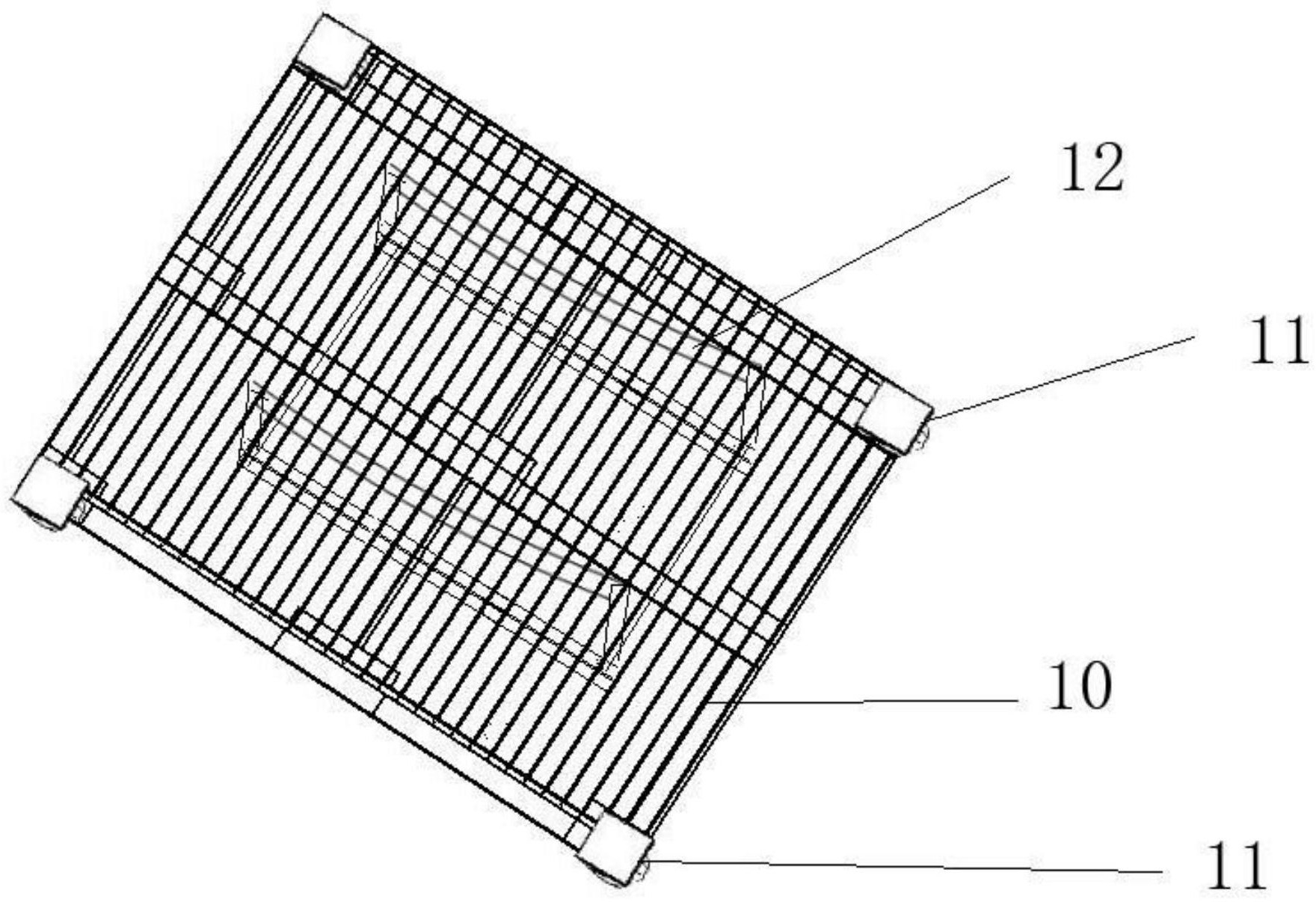

承载装置,具有镂空的底座,设置在所述底座底部的轮子,设置在所述底座上的固定架,所述固定架具有两个弧形板用于与阀门的阀体外形配合;

喷淋冲洗装置,用于使用清洗液对阀门进行六个相互垂直的方向上的喷淋冲洗,包括底部清洗装置、上部清洗装置、前部清洗装置、后部清洗装置、左部清洗装置以及右部清洗装置,每个清洗装置均具有若干出水口;每每个清洗装置均具有喷水管,底部清洗装置、上部清洗装置、左部清洗装置以及右部清洗装置的喷水管形成环形或矩形框架,所述环形或矩形框架上分布若干个喷嘴,若干个所述喷嘴对阀门进行六个相互垂直的方向上的喷淋冲洗;

传输装置,用于传输所述承载装置以及位于承载装置上的阀门,整个传输装置从环形或矩形框架的中部穿过,具有至少两个相互独立的齿链式传输带,各齿链式传输带均具有若干根间隙排列的齿形链,相邻齿形链之间的间隙构成喷水间隙,所述喷水间隙对应所述喷淋冲洗装置的若干出水口设置;

磁性推拉装置,用于利用磁力作用将所述承载装置从一个齿链式传输带推动到相邻的另一个齿链式传输带上;

控制装置,与所述推拉装置、各齿链式传输带以及喷淋冲洗装置中的各个清洗装置分别连接,用于控制它们的启动时机以及运行位置;

相邻齿链式传输带之间的间隙为80-120mm;对应该间隙的位置设置有钢性的升降平板,所述升降平板的上表面包覆有防磨柔性材料;所述升降平板的最高升降面高于相邻两个齿链式传输带的上表面20-30mm,所述升降平板与所述控制装置连接,在承载有阀门的承载装置的最前端进入相邻两个齿链式传输带之间间隙时,所述控制装置控制所述升降平板上升至最高升降面,以便于该承载装置顺利过渡到下一齿链式传输带的上方;在承载有阀门的承载装置的最前端进入下一个齿链式传输带的上方时,所述控制装置控制所述升降平板下降而从所述间隙内抽出,并使得所述承载装置的最前端顺利落在下一齿链式传输带上。

2.根据权利要求1所述的喷淋生产线,其特征在于,底部清洗装置、上部清洗装置、左部清洗装置以及右部清洗装置的喷水管形成多个环形或矩形框架,多个环形或矩形框架沿着所述传输装置的传输方向间隔排布,相邻两个环形或矩形框架之间的间隔距离不大于

100mm;若干个所述环形或矩形框架能够被同一驱动装置驱动而沿着整个传输装置的传输方向移动,以改变所述环形或矩形框架在所述传输装置轴向上的对应位置,或改变相邻两个环形或矩形框架之间的距离。

3.根据权利要求2所述的喷淋生产线,其特征在于,所述传输装置的底面与底部清洗装置的喷水管的距离小于所述传输装置的上表面与上部清洗装置的喷水管的距离;所述左部清洗装置和所述右部清洗装置的喷水管上的喷嘴密度大于所述上部清洗装置和所述底部清洗装置上喷水管的密度。

4.根据权利要求1所述的喷淋生产线,其特征在于,所述齿链式传输带为两个,包括第一齿链式传输带(21)和第二齿链式传输带(22),第一齿链式传输带(21)受动力装置驱动而循环运动;所述第二齿链式传输带(22)为无动力传输带,所述第一齿链式传输带(21)和所述第二齿链式传输带(22)的轴线重合,所述第二齿链式传输带(22)能够沿着竖直方向进行升降运动。

5.根据权利要求4所述的喷淋生产线,其特征在于,还包括进料传输带(20)和出料传输带(25),所述进料传输带(20)和出料传输带(25)的传输方向与所述第一齿链式传输带(21)、所述第二齿链式传输带(22)的传传输方向垂直,以形成“U”字形的传输通道。
