专利号: 2015109472638
申请人: 江西农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

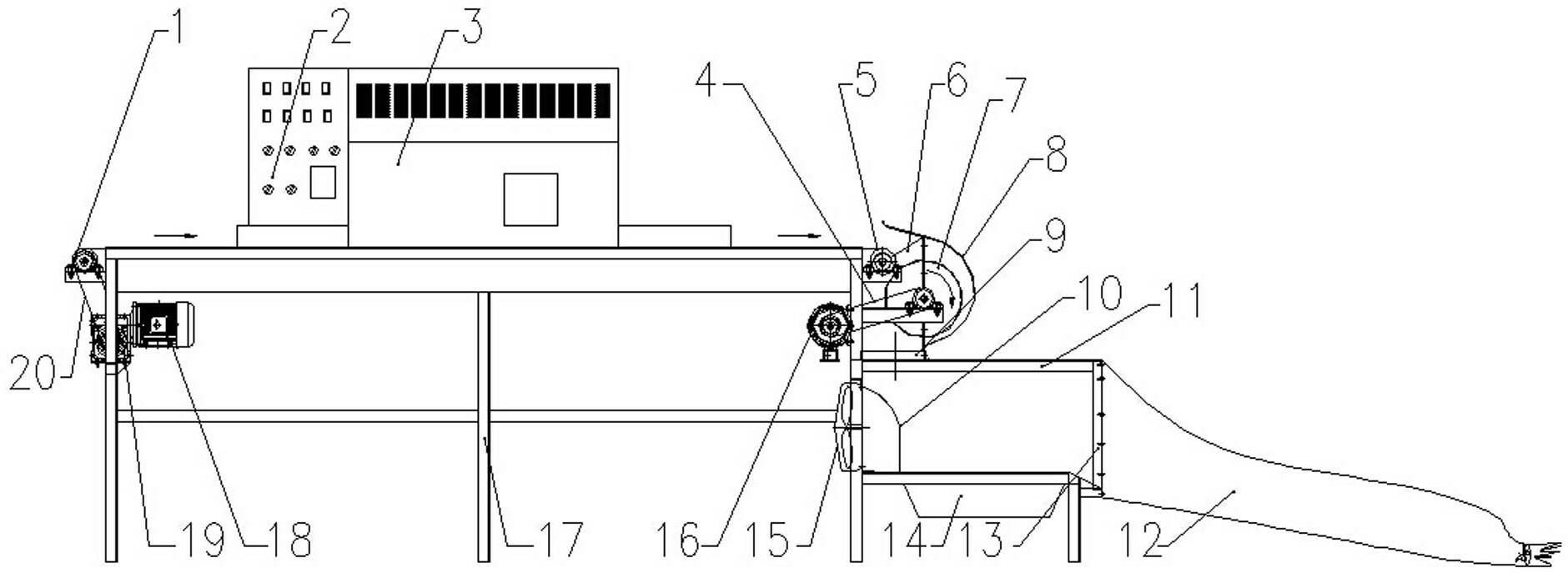

1.一种甜菊去叶装置,其特征在于它包括机架(17)、干叶收集袋(12)、设置在机架(17)上的平台及传输装置、设置在平台上的烘干装置及控制柜(2)、设置在机架(17)一侧的分离装置及分选装置,所述传输装置的传输带(22)横向设置于平台中部的上方,传输带(22)经过烘干装置,在传出端与枝叶脱离装置的进口对接,枝叶脱离装置的出口与枝叶分选装置的进口连接, 枝叶分选装置的出叶口与干叶收集袋(12)连接;所述传输装置的控制系统、烘干装置的控制系统、分离装置的控制系统、分选装置的控制系统均接入控制柜(2)。

2.根据权利要求1所述的一种甜菊去叶装置,其特征在于,所述传输装置包括传输带(22)、主动辊(1)、被动辊(5)、传输电机(18)及减速机(19),所述主动辊(1)及被动辊(5)的两端分别通过主动轴承座(21)及被动轴承座(23)安装在机架(17)的两侧,传输带(22)设于主动辊(1)及被动辊(5)的辊轴轴身上,传输电机(18)及减速机(19)设于主动辊(1)一侧的机架(17)上,传输电机(18)的输出端与减速机(19)的输入端连接,减速机(19)的输出端通过传输皮带(20)与主动辊(1)的输入端连接。

3.根据权利要求1所述的一种甜菊去叶装置,其特征在于,所述烘干装置为一微波烘干室(3),微波烘干室(3)的两侧为开放式;传输带(22)穿过微波烘干室(3),在与被动辊(5)的相切处形成传输出口,传输出口与枝叶脱离装置的入口对接。

4.根据权利要求1所述的一种甜菊去叶装置,其特征在于,所述的枝叶脱离装置包括蜗壳形接料槽(8),设置在蜗壳形接料槽(8)内部的挤压轮(7)及电机(16),所述挤压轮(7)的外圆周表面及蜗壳形接料槽(8)的内壁上均设有滚花纹,挤压轮(7)的主轴两端通过轴承座(24)安装在机架(17)的一侧,所述电机(16)的输出端与挤压轮(7)主轴的输入端连接,挤压轮(7)的外圆周表面与蜗壳形接料槽(8)的内壁之间形成从上到下逐渐变小的挤压脱离工位,所述蜗壳形接料槽(8)的上部为接料口,下部为出料口,出料口与枝叶分选装置连接。

5.根据权利要求4所述的一种甜菊去叶装置,其特征在于,所述接料口的两侧设有挡板(6)。

6.根据权利要求4所述的一种甜菊去叶装置,其特征在于,所述蜗壳形接料槽(8)由花纹板制成。

7.根据权利要求1所述的一种甜菊去叶装置,其特征在于,所述的枝叶分选装置包括两侧敞开的箱体、用于支撑箱体的箱体支架(11),设置在机架(17)一侧,出风方向与箱体另一侧相对的风机(15)、设置在箱体内的翻转板(10),所述箱体上端为进料口(9),下部为出枝口(14),箱体另一为出叶口(13),出叶口(13)与干叶收集袋(12)连接,所述箱体支架(11)与机架(17)一侧焊接,翻转板(10)设于进料口(9)的正下方,翻转板(10)包括一平面和朝风机(15)一侧弯曲的弧面,平面和弧面平滑过渡,翻转板(10)通过转动轴与箱体两端连接,翻转板(10)上均匀设有若干个通风孔。

8.一种甜菊去叶装置的加工方法,其特征在于,

第一步,下料,通过控制柜(2)启动传输电机(18),送料输送带开始输送工作,当经过微波烘干室(3)时,甜菊被烘干,烘干后的甜菊在输送带的继续传输下,喂入到枝叶脱离装置中进行枝叶脱离;第二步,启动电机(16),挤压轮在皮带传动的作用下绕顺时针方向转动,挤压轮(7)的外圆周表面与蜗壳形接料槽(8)的内壁之间形成从上到下为逐渐变小的挤压脱离工位,由于挤压轮(7)的外圆周表面与蜗壳形接料槽(8)的内壁之间的间隙变小,它们之间的挤压力逐渐增大,甜菊的枝与叶开始失去结合力逐步脱离,同时脱离的枝叶从出料口进入枝叶分选装置;第三步,启动风机(15),翻转板(10)开始翻转,甜菊的枝与叶掉落在旋转中的翻转板(10)上,在翻转板的(10)的作用下,分离后的枝和叶朝出叶口(13)方向甩出,由于甜菊的枝叶比重不一,干叶从出叶口(13)飞入到干叶收集袋(12),而干枝掉落在箱体下部,从而完成甜菊枝与叶的分离,当干枝积累到一定数量后可通过出枝口(14)排出。
