1.一种具有双重刺激响应性能的复合乳化剂，其特征是该乳化剂由未改性的商品纳米二氧化硅颗粒和一种CO2/N2-光双重刺激响应型表面活性剂复合形成；其中所用的纳米二氧化硅原生粒径为10-200nm，以水相为基准的使用浓度为0.1％～3％；CO2/N2-光双重刺激响应型表面活性剂的结构如下图：R1＝C6～C18直链或支链、饱和或不饱和、含有或不含有芳香环的烷基；该双重刺激响应型表面活性剂在加热条件下通入N2或空气后发生分解，生成没有表面活性的香豆素基叔胺；香豆素基叔胺结合CO2变成碳酸氢盐，成为一种阳离子型表面活性剂；该表面活性剂在

365nm紫外光照射下，能发生二聚反应；其二聚体系在254nm紫外光照射下会发生解聚，致使该体系330nm附近的吸光度上升；双重刺激响应型表面活性剂以水相为基准的使用浓度为1×10-6mol L-1～1×10-2mol L-1。

2.根据权利要求1中所述的双重刺激响应性能复合乳化剂，适用的油相为：(1)与水不互溶的极性有机物，(2)烃类矿物油，(3)甘油三酯类动物油，乳状液中油相的体积分数为

5％～80％。

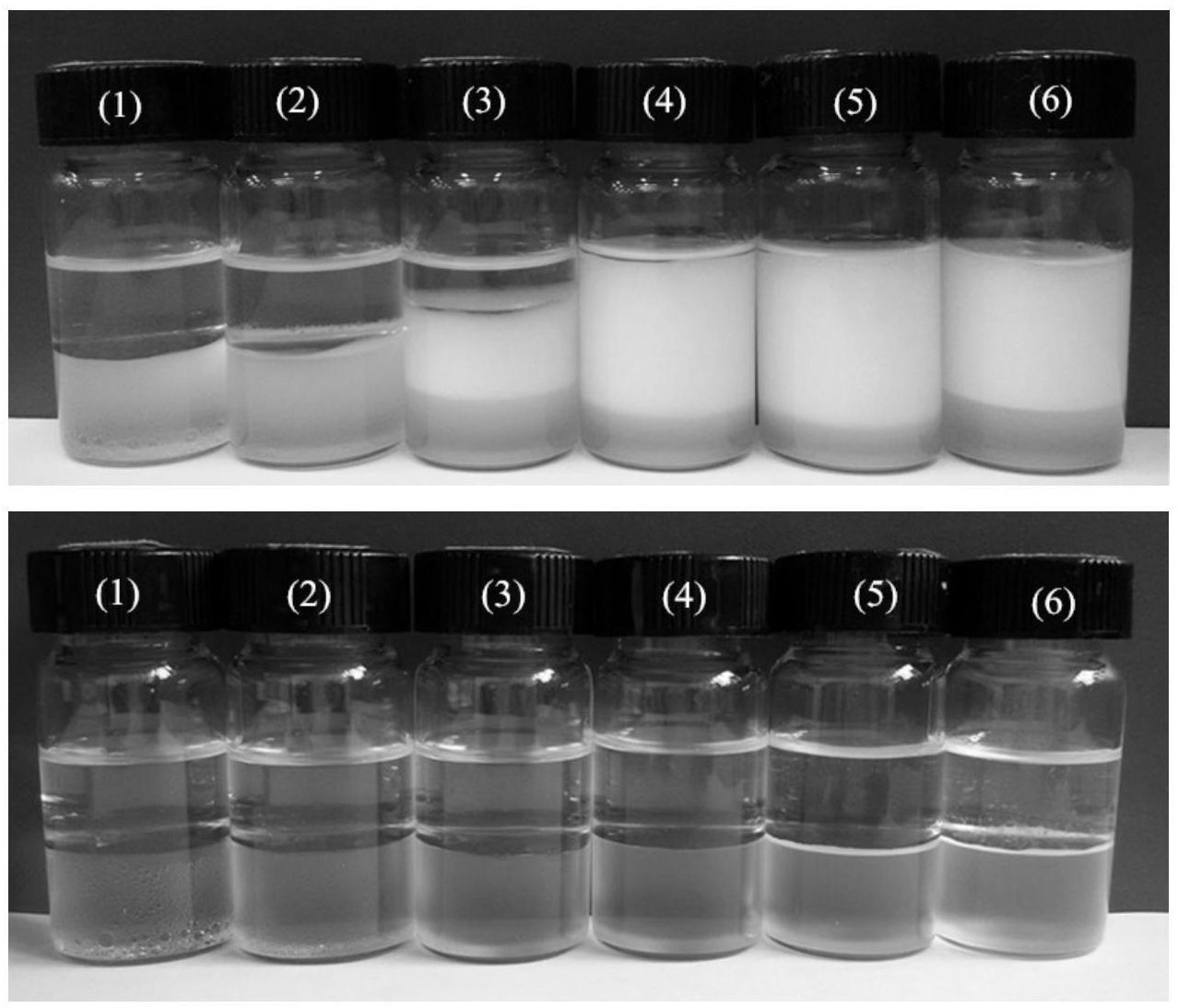

3.根据权利要求1中所述的双重刺激响应性能复合乳化剂，由该乳化剂稳定的乳状液属于Pickering乳状液；该乳化剂和由其稳定的乳状液具有双重刺激响应性：在50～70℃下向乳状液中通入N2或空气后导致乳化剂失活和乳状液破乳，但在室温下向该体系中通入CO2，则可使乳化剂恢复活性，体系均质后可重新得到稳定的Pickering乳状液；乳状液在

300nm以上紫外光照射下后乳液的液滴粒径变大。
