专利号: 2015109535092
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

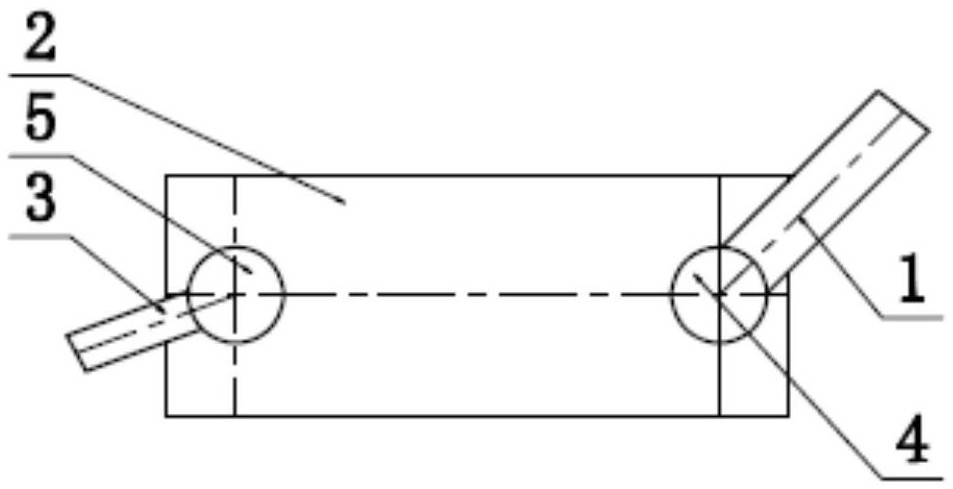

1.仿人机器人两自由度并联低频机械足,其特征在于:包括踝关节(4)、趾关节(5)、脚趾(3)、跖骨板A(2)和跖骨板B(6);所述跖骨板A(2)与所述跖骨板B(6)相互平行装设;所述脚趾(3)通过所述趾关节(5)与所述跖骨板A(2)、所述跖骨板B(6)相连,小腿杆(1)通过所述踝关节(4)与所述跖骨板A(2)、所述跖骨板B(6)相连;所述趾关节(5)包括趾关节本体(50),装设于所述趾关节本体(50)上的大齿轮B(51),第二转轴(52),装设于所述第二转轴(52)上与所述大齿轮B(51)相啮合的小齿轮B(53),装设于所述跖骨板A(2)上的第二电机(54);所述趾关节本体(50)的两端分别通过两轴承(7)装设于所述跖骨板A(2)、所述跖骨板B(6)上;

所述第二转轴(52)的两端分别装设于所述跖骨板A(2)、所述跖骨板B(6)上;所述第二电机(54)的输出轴与所述第二转轴(52)的一端相连;所述踝关节(4)包括两端分别装设于所述跖骨板A(2)、所述跖骨板B(6)上的踝关节本体(40),装设于所述踝关节本体(40)上的大齿轮A(41),第一转轴(42),装设于所述第一转轴(42)上与所述大齿轮A(41)相啮合的小齿轮A(43),装设于所述跖骨板A(2)上的第一电机(44);所述第一电机(44)的输出轴与所述第一转轴(42)的一端相连;所述脚趾(3)装设于所述趾关节本体(50)上,所述小腿杆(1)装设于所述踝关节本体(40)上。
