专利号: 2015109538137
申请人: 杭州天时亿科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

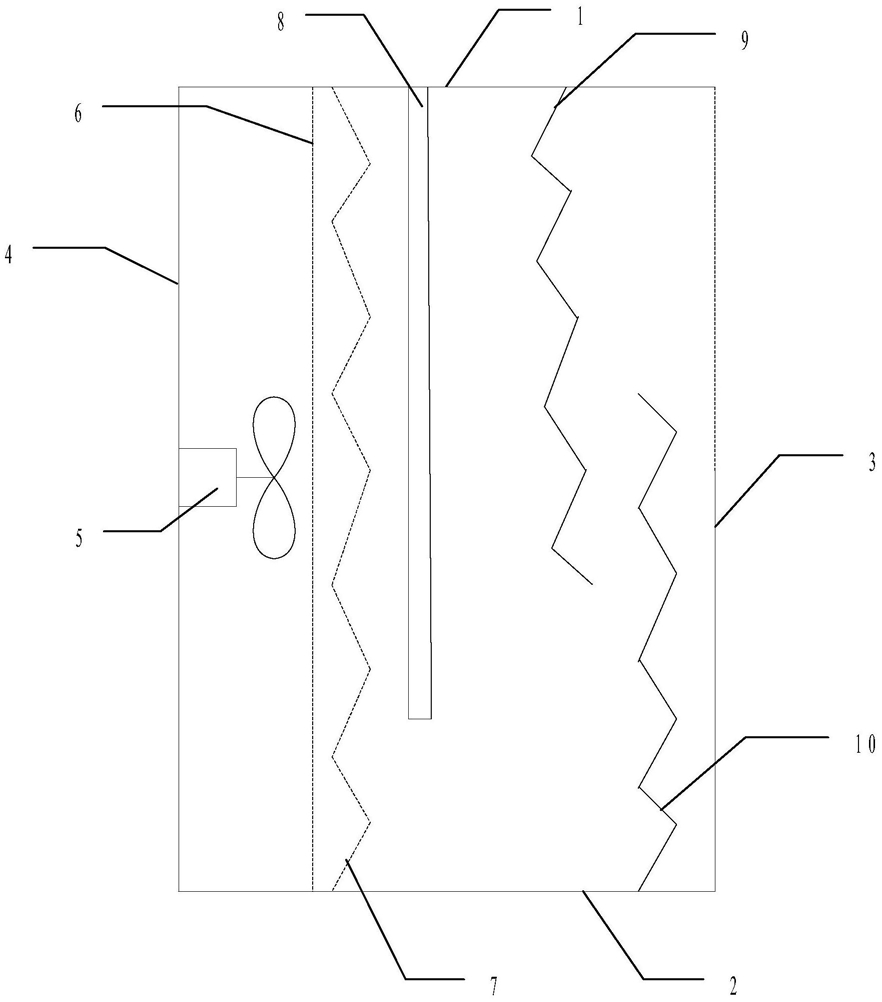

1.一种计算机用机箱,其特征在于,包括:

机箱,其为包括前板、后板、顶板、底板和一对侧板的长方体形箱体,所述前板的上部开设有多个第一气孔,每个第一气孔为一个圆台体,且每个第一气孔的进气端的内径小于出气端的内径;

其中,所述顶板、所述底板和所述一对侧板的内壁上黏贴有一层厚度为3cm的吸音棉;

所述机箱内部依次设置有风扇、防尘网、分流板、主板固定板和一对挡流板,且所述防尘网、所述分流板、所述主板固定板和所述一对挡流板与所述后板平行设置;

所述防尘网,其用于过滤所述风扇吹起的气流中灰尘,所述防尘网的上部和下部分别固定在所述顶板和所述底板上;

所述分流板,其上部和下部分别固定在所述顶板和所述底板上,所述分流板为波浪板,在所述分流板上开设置多个第二气孔,每个第二气孔为一个圆台体,且每个第二气孔的进气端的内径大于出气端的内径;

所述主板固定板,其用于固定计算机主板,所述主板固定板的上部与所述顶板固定连接,所述主板固定板的长度为所述后板长度的3/4;

所述一对挡流板,其分别固定在所述顶板和所述底板上,所述一对挡流板均为波浪板,且所述一对挡流板的长度为所述后板长度的2/3;

所述风扇,其固定在所述后板上,所述风扇与电源和风扇开关电连接,所述风扇开关控制所述风扇与所述电源的连接和断开,且所述风扇开关位于所述机箱外部;其中,当所述风扇开关控制所述风扇与电源连通,所述风扇工作,所述风扇吹出的气流经所述防尘网除尘,从所述分流板上每个第二气孔的进气端进入到第二气孔,并从每个第二气孔的出气端流出,吹向固定在所述主板固定板上的计算机主板,从所述主板固定板与所述底板之间的空隙穿过,并从所述一对挡流板之间的空隙穿过,从所述前板上每个第一气孔的进气端进入第一气孔并从第一气孔的出气端排出到所述机箱外部。

2.如权利要求1所述的计算机用机箱,其特征在于,所述防尘网的孔径为2mm。

3.如权利要求1所述的计算机用机箱,其特征在于,每个第一气孔的进气端和出气端的内径分别为5cm和10cm。

4.如权利要求1所述的计算机用机箱,其特征在于,每个第二气孔为一个圆台体,且每个第二气孔的进气端和出气端的内径分别为8cm和5cm。

5.如权利要求1所述的计算机用机箱,其特征在于,所述一对挡流板之间间隔20cm。
