专利号: 2015109556722
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

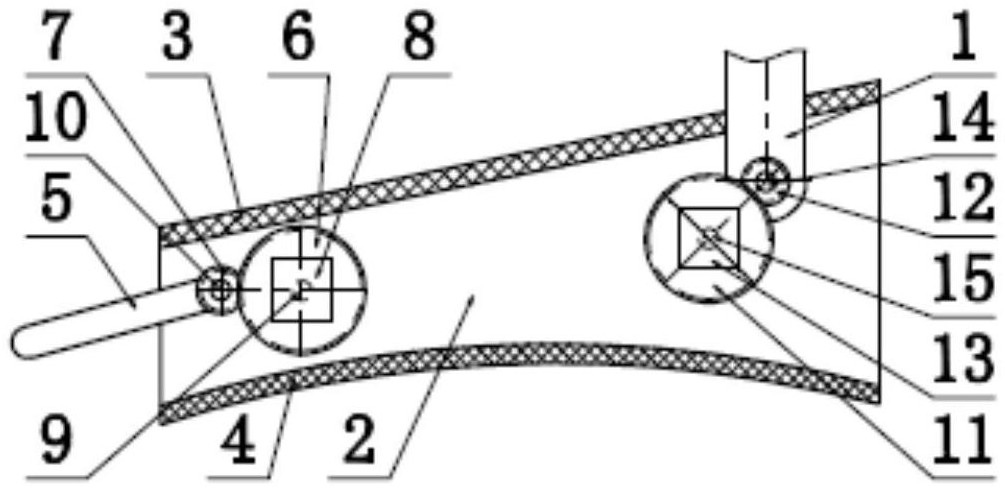

1.仿人机器人两自由度串联高频机械足,其特征在于:包括跖骨板(2),装设于所述跖骨板(2)上方的上盖板(3),装设于所述跖骨板(2)下方的脚底板(4),通过趾关节铰链B(10)装设于所述跖骨板(2)上的脚趾(5),连接小腿骨(1)与所述跖骨板(2)的踝关节铰链B(14),装设于所述脚趾(5)上的趾关节小齿轮(7),装设于所述跖骨板(2)上的趾关节大齿轮(6)和踝关节大齿轮(11),装设于所述小腿骨(1)上的踝关节小齿轮(12),趾关节电机(8)和踝关节电机(13);所述趾关节小齿轮(7)的半径远小于所述趾关节大齿轮(6)的半径,二者相互啮合传动;所述趾关节大齿轮(6)装设于所述趾关节电机(8)的输出轴上,并通过趾关节铰链A(9)装设于所述跖骨板(2)上;所述踝关节大齿轮(11)的半径大于所述踝关节小齿轮(12)半径的三倍,二者相互啮合传动;所述踝关节大齿轮(11)装设于所述踝关节电机(13)的输出轴上,并通过踝关节铰链A(15)装设于所述跖骨板(2)上。
