专利号: 201510956086X
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

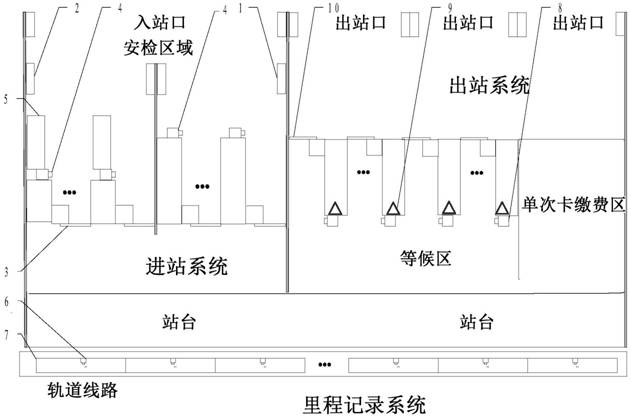

1.一种基于RFID技术的轨道交通进出站控制系统,其特征在于:所述控制系统由交通卡、RFID读写器、进站系统、里程记录系统和出站系统构成;在所有的交通卡中内嵌RFID标签,标签上的信息均由RFID读写器读取或写入;

其中,所述进站系统由进站门禁上位机、进站门禁RFID读写器、进站门闸、数据库构成;

内嵌RFID标签的交通卡与进站门禁RFID读写器无线连接,进站门禁RFID读写器的输出端与进站门禁上位机连接,进站门禁上位机的输出端分别与数据库、进站门闸通过数据线连接,电池模块与进站门禁上位机连接为进站系统提供电能;进站门禁RFID读写器对内嵌RFID标签的交通卡写入出发站信息,并通过进站门禁上位机将写有进站信息的交通卡数据传输至数据库;

所述里程记录系统由轨道交通运输车、车厢RFID读写器、车厢上位机和数据库构成;在每节车厢中均安装车厢RFID读写器,内嵌RFID标签的交通卡与车厢RFID读写器无线连接,车厢RFID读写器的输出端与车厢上位机相连,车厢上位机与数据库相连,电池模块与车厢上位机连接为里程记录系统提供电能;车厢RFID读写器对内嵌RFID标签的交通卡写入站点信息,并通过车厢上位机将写入站点信息的交通卡数据传输至数据库中;

所述出站系统由出站门禁上位机、出站门禁RFID读写器、出站报警模块、出站门闸、结算模块、数据库构成;内嵌RFID标签的交通卡与出站门禁RFID读写器无线连接,出站门禁RFID读写器的输出端与出站门禁上位机连接,出站门禁上位机的输出端分别与出站门闸和出站报警模块通过数据线连接,出站门禁上位机与数据库、结算模块互通连接,电池模块与出站门禁上位机连接为出站系统提供电能;出站门禁RFID读写器读取内嵌RFID标签的交通卡的信息,并通过出站门禁上位机获取数据库中关于该张交通卡的数据,出站门禁RFID读写器结合数据库中的信息通过出站门禁上位机和结算模块对出站门闸或出站报警模块进行控制;

所述进站系统、里程记录系统和出站系统中的数据库为同一个数据库。

2.根据权利要求1所述的一种基于RFID技术的轨道交通进出站控制系统,其特征在于:

所述交通卡为电子储值卡或电子单次卡,进站系统分为储值卡进站口和单次卡进站口。

3.根据权利要求1所述的一种基于RFID技术的轨道交通进出站控制系统,其特征在于:

所述出站系统还包括单次卡缴费区。
