专利号: 2015109562672
申请人: 东莞市秦智工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

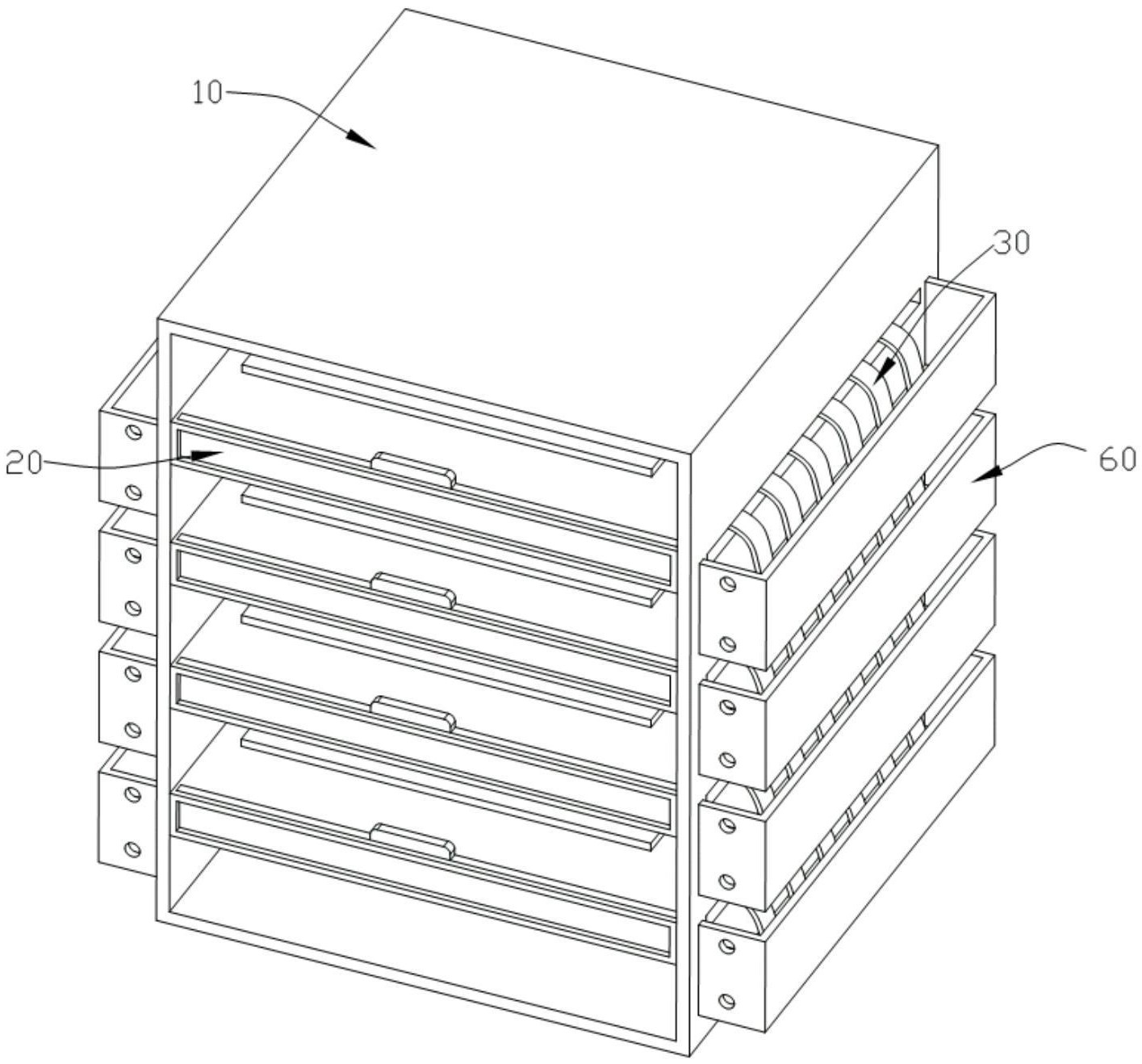

1.一种SMT激光模板的抛光设备,其特征在于,包括:具有一中空腔且一侧开口的壳罩(10),其一对相向的侧壁上成型有若干沿高度方向等间距分布的第一通槽(11);安装在所述壳罩(10)内且沿所述壳罩(10)高度方向等间距分布的若干抛光室(20),其包括一端开口用于容置激光模板(40)的盒体(21)和插设在所述盒体(21)开口端的盖板(22),所述盒体(21)的一对相向侧壁上成型有与所述第一通槽(11)相对的第二通槽(211);安装在所述壳罩(10)的外侧壁上且位于所述第一通槽(11)正下方用于向所述激光模板(40)提供抛光液的供液单元(60);套设在所述激光模板(40)上用于将所述供液单元(60)内的抛光液引流至所述激光模板(40)上的纤维套(30);安装在所述壳罩(10)内且位于抛光室(20)的正上方用于对所述激光模板(40)的孔部进行抛光的气缸单元(50);其中,所述抛光室(20)和所述纤维套(30)的顶端面上成型有与所述激光模板(40)的孔部相对应的若干通孔,所述抛光室(20)与所述气缸单元(50)一一对应设置。2.根据权利要求1所述的SMT激光模板的抛光设备,其特征在于:所述盒体(21)的开口端设置有一供所述盖板(22)插入的U型槽(212),所述U型槽(212)内设置有一U型密封垫。3.根据权利要求1所述的SMT激光模板的抛光设备,其特征在于:所述供液单元(60)包括固定设置在所述壳罩(10)外侧壁上的抛光液槽(61)、设置在所述抛光液槽(61)内侧壁上的第一限位传感器(62)和第二限位传感器(63),其中,所述抛光液槽(61)的一侧壁上成型有一进液口(611)和一出液口(612),所述进液口(611)位于所述出液口(612)的上方,所述第一限位传感器(62)靠近所述进液口(611)设置且位于所述进液口(611)的下方,所述第二限位传感器(63)靠近所述出液口(612)设置且位于所述出液口(612)的上方。4.根据权利要求3所述的SMT激光模板的抛光设备,其特征在于:所述抛光液槽(61)的槽口与所述第一通槽(11)等高设置。5.根据权利要求3所述的SMT激光模板的抛光设备,其特征在于:所述纤维套(30)包括一两端开口的套体(31)和成型在所述套体(31)两侧壁上且通过所述第二通槽(211)和所述第一通槽(11)后延伸至所述抛光液槽(61)内的若干触须(32),所述触须(32)沿着所述套体(31)的长度方向等间距分布。6.根据权利要求1所述的SMT激光模板的抛光设备,其特征在于:所述纤维套(30)选用纸浆纤维制成。7.根据权利要求1所述的SMT激光模板的抛光设备,其特征在于:所述气缸单元(50)包括固定设置在所述壳罩(10)内的气缸(51)、与所述气缸(51)的活塞杆固连的活动板(52)、可拆卸设置在所述活动板(52)底端面上的海绵柱(53),所述海绵柱(53)与所述激光模板(40)上的孔部相配合。
