专利号: 2015109564305
申请人: 覃鸿飞
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

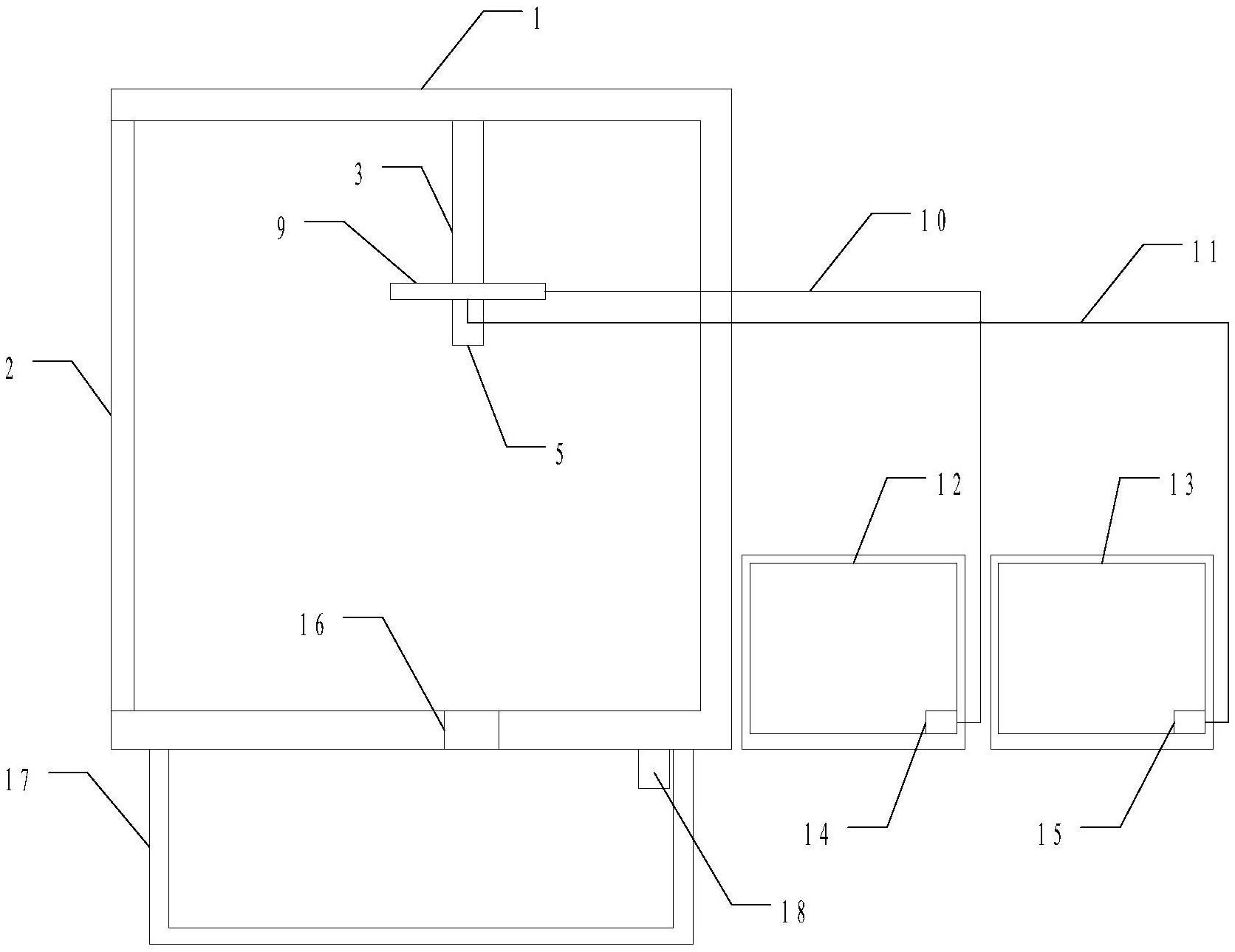

1.一种直饮水机出水口的清洁装置,其特征在于,包括:

接水仓,其形成于所述直饮水机的机体上;

仓门,其可启闭地设置于所述接水仓;

出水管,其末端为出水口,所述出水管为直线型的管道,竖直设置在所述接水仓内,其中,在所述接水仓的底部、对应于所述出水口的位置设置有一个排液口;

环形支撑架,其套设于所述出水管,设置在靠近所述出水口的位置;

环形管道,其设置于所述环形支撑架上,所述环形管道在朝向于所述出水口的位置开设有若干的喷液孔;

消毒液槽和消毒液泵,所述消毒液槽内盛放有消毒液,所述消毒液槽通过第一管路连接至所述环形管道,所述消毒液泵设置在所述消毒液槽内,与所述第一管路连通;

清洗液槽和清洗液泵,所述清洗液槽内盛放有清洗液,所述清洗液槽通过第二管路连接至所述环形管道,且所述清洗液泵设置在所述清洗液槽内,与所述第二管路连通;

电磁阀,其设置在所述出水管内,用于决定所述出水管的通断;

读卡器,其设置在直饮水机的机体上,在读取到一个IC卡时发出一个刷卡信号;

控制器,其与所述读卡器、所述电磁阀、所述消毒液泵和所述清洗液泵电连接,在接收到所述刷卡信号后,所述控制器控制所述消毒液泵开启一段时间,以使消毒液由所述喷液孔喷出,之后所述控制器再控制所述消毒液泵关闭,所述清洗液泵开启一段时间,以使所述清洗液由所述喷液孔喷出,之后再控制所述清洗液泵关闭,之后再控制所述电磁阀在经过

30秒的时间间隔后开启,从而使所述出水管导通。

2.如权利要求1所述的直饮水机出水口的清洁装置,其特征在于,所述环形管道通过多个卡件卡制于所述环形支撑架。

3.如权利要求2所述的直饮水机出水口的清洁装置,其特征在于,多个卡件相对于所述环形支撑架的中心位置均匀分布。

4.如权利要求3所述的直饮水机出水口的清洁装置,其特征在于,一个回收槽设置在所述机体内部,所述接水仓的下方,与所述排液口对齐。

5.如权利要求4所述的直饮水机出水口的清洁装置,其特征在于,在所述回收槽的上部设置有一个液位传感器,所述液位传感器用于在检测到所述回收槽内的废液体积达到警示值时,发出警示信号,所述控制器接收该警示信号,并将该警示信号发送至直饮水机的管理服务器。

6.如权利要求1所述的直饮水机出水口的清洁装置,其特征在于,所述控制器控制所述消毒液泵开启1分钟,之后所述控制器再控制所述消毒液泵关闭,所述清洗液泵开启一段1分钟。
