专利号: 201510963726X
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

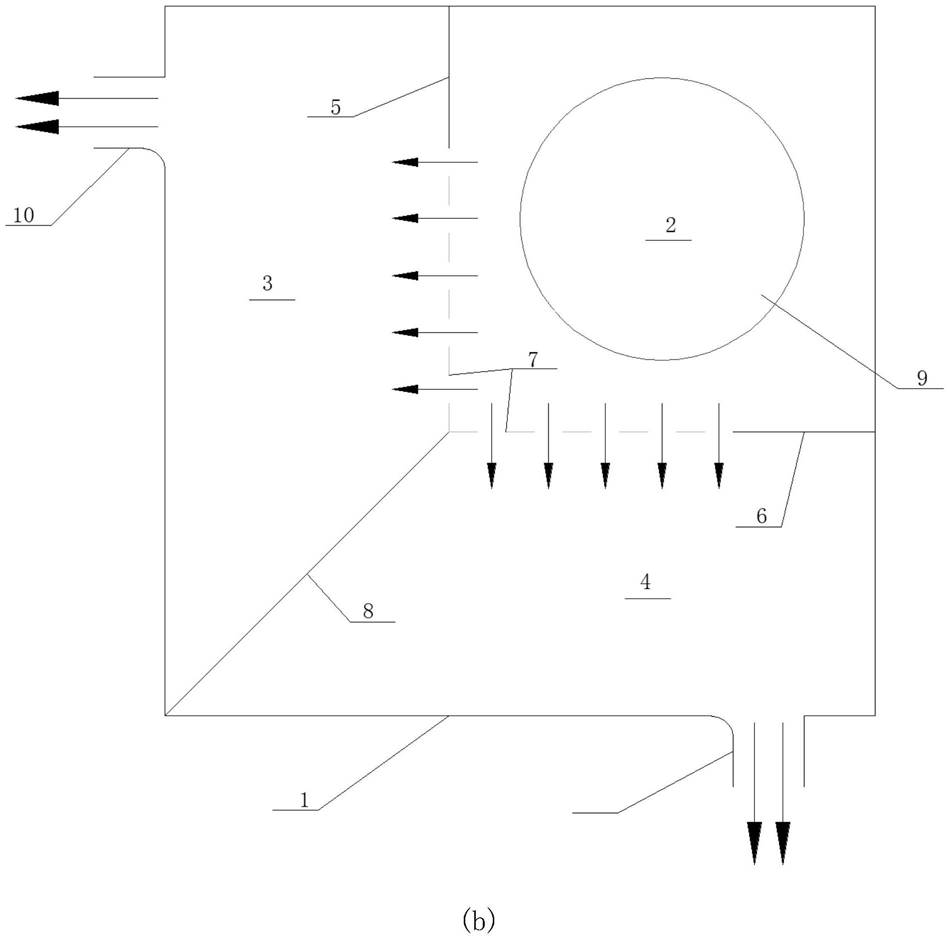

1.一种实现均匀送风的静压箱,包括箱体(1),箱体(1)侧壁设置有进风口(9),其特征在于,箱体(1)内部设置有孔板和隔板(8),孔板上设置有多个孔口(7),孔板和隔板(8)将箱体(1)内部空间分成三个区域,分别为进风区域(2)、第一紊流区域(4)和第二紊流区域(3);

进风区域(2)的侧壁上设置所述的进风口(9),第一紊流区域(4)的底面上设置有竖直出风口(11),第二紊流区域(3)的侧壁上设置有水平出风口(10);

空气由进风口(9)进入进风区域(2)内,经过孔板分别进入第一紊流区域(4)和第二紊流区域(3)内,分别由竖直出风口(11)和水平出风口(10)送出。

2.如权利要求1所述的实现均匀送风的静压箱,其特征在于,所述孔板包括水平孔板(6)和竖直孔板(5),水平孔板(6)、竖直孔板(5)和隔板(8)的端面相交于同一直线;水平孔板(6)、竖直孔板(5)和箱体(1)侧壁围成所述的进风区域(2),水平孔板(6)、隔板(8)、箱体(1)的侧壁和箱体(1)的底面(1-2)围成所述的第一紊流区域(4),竖直孔板(5)、隔板(8)、箱体(1)的侧壁和箱体(1)的顶面(1-1)围成所述的第二紊流区域(3)。

3.如权利要求2所述的实现均匀送风的静压箱,其特征在于,所述箱体(1)包括顶面(1-

1)、底面(1-2)、左侧壁(1-3)、右侧壁(1-4)、前壁(1-5)和后壁(1-6);竖直孔板(5)垂直于水平孔板(6),水平孔板(6)的一端固设在箱体(1)的右侧壁(1-4)上,竖直孔板(5)的顶端固设在箱体(1)的顶面上(1-1),隔板(8)的底端固设在箱体(1)的左侧壁(1-3)和底面(1-2)的交线上,隔板(8)与箱体(1)的底面形成夹角。

4.如权利要求2所述的实现均匀送风的静压箱,其特征在于,所述竖直出风口(11)设置在箱体(1)的底面(1-2)上,所述水平出风口(10)设置在箱体(1)的左侧壁(1-3)上,进风口(9)设置在箱体(1)的前壁(1-5)上。

5.如权利要求2所述的实现均匀送风的静压箱,其特征在于,所述隔板(8)与箱体(1)的底面形成的夹角为45°,所述竖直孔板(5)的高度与水平孔板(6)的宽度相同。

6.如权利要求2所述的实现均匀送风的静压箱,其特征在于,所述水平孔板(6)和竖直孔板(5)上的多个孔口(7)的孔径均沿空气流动方向依次减小。

7.如权利要求2所述的实现均匀送风的静压箱,其特征在于,所述水平孔板(6)和竖直孔板(5)的开孔率均为11.5%-23%。

8.如权利要求5所述的实现均匀送风的静压箱,其特征在于,所述竖直孔板(5)的高度和水平孔板(6)的宽度均为250mm~500mm。

9.如权利要求1所述的实现均匀送风的静压箱,其特征在于,所述竖直出风口(11)和水平出风口(10)均为条缝式出风口。

10.如权利要求1所述的实现均匀送风的静压箱,其特征在于,所述箱体(1)内表面安装有消声层。
