专利号: 2015109638205
申请人: 温玉友
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

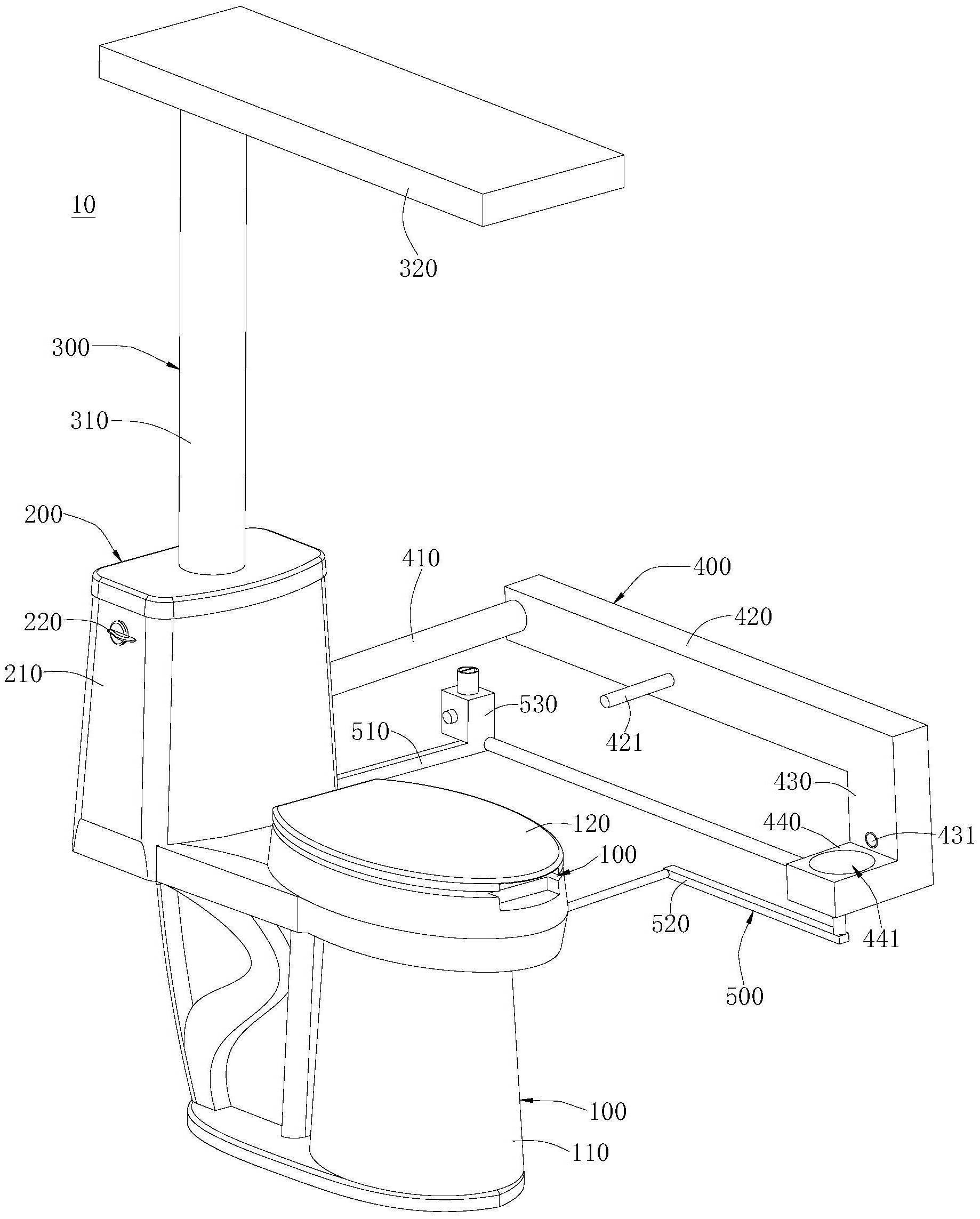

1.一种洁净式抽水坐便器,其特征在于,包括:

坐便装置,所述坐便装置包括坐便底座及坐便盖体,所述坐便底座具有中空结构,其内形成坐便腔体,用于与外部排污管道连通,所述坐便底座开设有与所述坐便腔体连通的坐便开口,所述坐便盖体转动设置于所述坐便底座,用于封闭所述坐便开口;

储水装置,所述储水装置包括储水桶、浮力止水组件、冲水组件及冲水把手,所述储水桶固定于所述坐便底座,所述储水桶内部具有与所述坐便腔体连通的储水腔体,用于储存水,所述浮力止水组件及所述冲水组件均设置于所述出水腔体内部,并且所述浮力止水组件与所述冲水组件连接,所述冲水把手设置于所述储水桶的外侧壁,并与所述冲水组件连接,用于控制所述冲水组件将所述储水腔体所储存的水冲出;

换气装置,所述换气装置包括抽风柱体、换气板、换气组件及LED发光组件,所述抽风柱体的第一端垂直固定于所述储水桶,所述抽风柱体的第二端与所述换气板连接,所述抽风柱体中空设置,其内形成抽风通道,所述换气板中空设置,其内形成与所述抽风通道连通的换气腔体,所述换气板开设有朝向所述坐便底座并与所述换气腔体连通的换气孔,所述换气组件设置于所述抽风柱体并与所述抽风通道连通,所述LED发光组件安装在所述换气板并朝向所述坐便底座设置;

烟灰收集装置,所述烟灰收集装置包括安装管体、延伸板、弯折板及烟灰缸,所述安装管体安装于所述坐便底座,所述安装管体、所述延伸板及所述弯折板依次连接,所述烟灰缸固定于所述弯折板,所述烟灰缸开设有烟灰收集槽,其中,所述延伸板朝向所述坐便底座的侧面设置有卷纸辊,所述卷纸辊的延伸方向与所述延伸板的延伸方向相垂直;

冲洗装置,所述冲洗装置包括进水管体、出水管体及冲洗液容置组件,所述进水管体的第一端容置于所述储水腔体内部,并与所述冲水组件连接,用于向所述进水管体输出水,所述进水管体的第二端固定于烟灰缸并与所述烟灰收集槽的侧壁连通,所述出水管体的第一端固定于所述烟灰缸并与所述烟灰收集槽的底部连通,所述出水管体的第二端固定于所述坐便底座并与所述坐便腔体连通,所述冲洗液容置组件与所述进水管体连通,用于向所述进水管体输出冲洗液。

2.根据权利要求1所述的洁净式抽水坐便器,其特征在于,所述卷纸辊具有圆形结构的横截面。

3.根据权利要求2所述的洁净式抽水坐便器,其特征在于,所述卷纸辊的端部设置有限位部。

4.根据权利要求3所述的洁净式抽水坐便器,其特征在于,所述限位部具有圆盘状结构。

5.根据权利要求1所述的洁净式抽水坐便器,其特征在于,所述卷纸辊的外表面设置有若干防滑凸起。
