专利号: 2015109651623
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

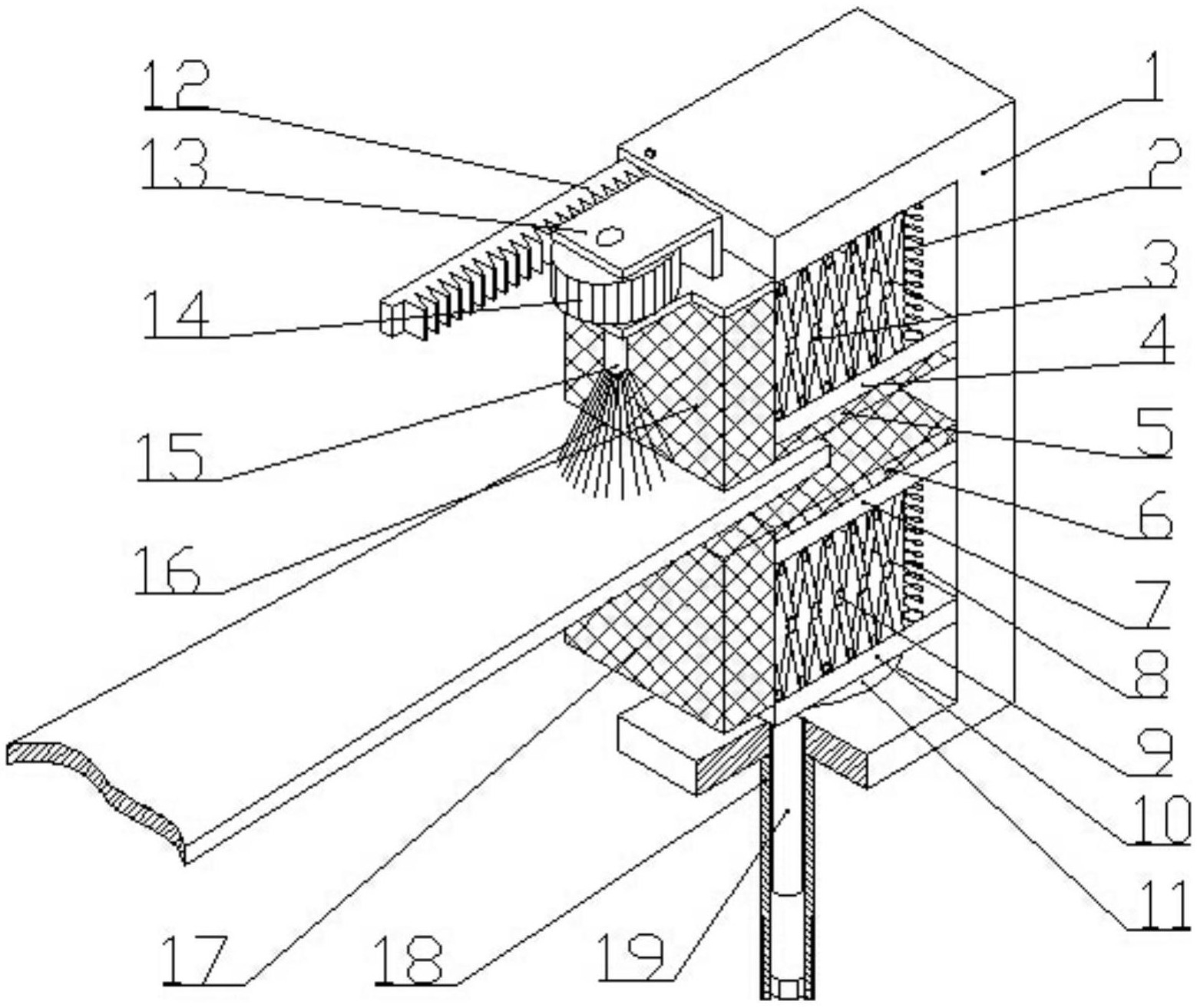

1.一种吊扇扇叶清洁器,其特征在于:包括机身部分、伸缩部分,清洁部分以及杆体部分;

所述的机身部分包括机身(1),机身(1)上端安装一垂直于机身的齿条(12);

所述的伸缩部分包括垂直于机身、相互平行且沿机身(1)上下滑动的滑动夹板Ⅰ(4)、滑动夹板Ⅱ(7)以及滑动夹板Ⅲ(10);滑动夹板Ⅰ(4)与机身(1)的上端之间设有弹簧Ⅰ(2)和伸缩架Ⅰ(3);滑动夹板Ⅱ(7)的下表面与滑动夹板Ⅲ(10)的上表面之间安装有弹簧Ⅱ(8)和伸缩架Ⅱ(9);

所述的清洁部分包括设置在滑动夹板Ⅰ(4)下表面的清洁层Ⅰ(5)、设置在滑动夹板Ⅱ(7)上表面的清洁层Ⅱ(6)、安装在伸缩架Ⅰ(3)前端的清洁块Ⅰ(16)、安装在伸缩架Ⅱ(9)前端的清洁块Ⅱ(17)以及毛刷(15);在清洁块Ⅰ(16)上固定有固定架(13),固定架(13)上固定一与齿条(12)相啮合的齿轮(14),毛刷(15)固定在齿轮(14)上;

所述的杆体部分采用一能调节高度的杆体。

2.根据权利要求1所述的吊扇扇叶清洁器,其特征在于:所述的机身(1)包括立柱

(1.5),立柱(1.5)的上端固定一与其垂直的齿条收纳盒(1.2),立柱(1.5)的下端固定一与其垂直的下板(1.4),齿条收纳盒(1.2)和下板(1.4)位于立柱(1.5)的同一侧且相互平行;

在齿条收纳盒(1.2)上设有上板(1.1);立柱(1.5)的内侧中心沿其长度方向设有夹板滑动槽(1.3),所述的滑动夹板Ⅰ(4)、滑动夹板Ⅱ(7)以及滑动夹板Ⅲ(10)沿夹板滑动槽(1.3)上下移动;下板(1.4)上设有螺纹孔Ⅲ(1.41);弹簧Ⅰ(2)和伸缩架Ⅰ(3)安装在齿条收纳盒(1.2)下表面和滑动夹板Ⅰ(4)上表面之间。

3.根据权利要求2所述的吊扇扇叶清洁器,其特征在于:滑动夹板Ⅰ(4)、滑动夹板Ⅱ(7)以及滑动夹板Ⅲ(10)的尾端均设有“T”型块,所述的夹板滑动槽(1.3)的截面呈“T”型。

4.根据权利要求2所述的吊扇扇叶清洁器,其特征在于:上板(1.1)上设有多个上螺纹孔(1.11)和一个定位孔Ⅰ(1.12);齿条收纳盒(1.2)上对应设有多个与上螺纹孔(1.11)对应的下螺纹孔(1.21);齿条(12)上对应设有前后两个定位孔Ⅱ(12.1)。

5.根据权利要求2所述的吊扇扇叶清洁器,其特征在于:位于齿条收纳盒(1.2)内部的齿条(12)端部设有挡块(12.2)。

6.根据权利要求2所述的吊扇扇叶清洁器,其特征在于:所述的杆体包括空心外杆

(18)、内杆(19)、外接杆(20)和内接杆(21);空心外杆(18)的上端固定在下板(1.4)下表面,空心外杆(18)下部设有外螺纹Ⅰ(18.1);内杆(19)套装在空心外杆(18)中,内杆(19)的上部设有外螺纹Ⅲ(19.1),内杆(19)的上端穿过螺纹孔Ⅲ(1.41)连接一顶板(11),内杆(19)的下端设有连接装置Ⅰ(19.2);外接杆(20)的上部设有内螺纹(20.1),下部设有外螺纹Ⅱ(20.2);内接杆(21)的上端设有连接装置Ⅱ(21.1),下部设有外螺纹Ⅳ(21.2);空心外杆(18)的下部套装在外接杆(20)的上部,内接杆(21)的上端通过连接装置Ⅱ(21.1)与内杆下端的连接装置Ⅰ(19.2)连接。

7.根据权利要求6所述的吊扇扇叶清洁器,其特征在于:所述的内杆(19)采用六角头杆,所述的连接装置Ⅰ(19.2)采用磁性内六角,所述的连接装置Ⅱ(21.1)采用磁性外六角。

8.根据权利要求6或7所述的吊扇扇叶清洁器,其特征在于:内接杆(21)的下端安装有旋钮(22)。

9.根据权利要求1所述的吊扇扇叶清洁器,其特征在于:所述的清洁层Ⅰ(5)和清洁层Ⅱ(6)采用海绵;所述的清洁块Ⅰ(16)和清洁块Ⅱ(17)采用矩形海绵块。

10.根据权利要求1所述的吊扇扇叶清洁器,其特征在于:弹簧Ⅰ(2)、伸缩架Ⅰ(3)、弹簧Ⅱ(8)、伸缩架Ⅱ(9)均有两个,且对称分布。
