专利号: 2015109664337
申请人: 王奔
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

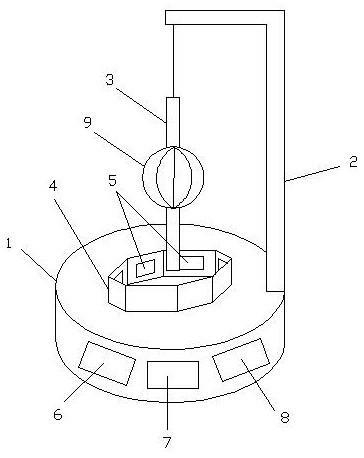

1.一种叶式风向风速传感器,其特征在于:包括底座、7字型的支架、风敏杆、正八边形的感应框,支架固定在底座上,感应框设置在底座的上端面上,风敏杆悬挂在支架上,风敏杆位于感应框的中心轴处,风敏杆的自由端低于感应框的上沿,感应框的每一个边与风敏杆的自由端之间的垂直距离为0.1-5mm,感应框的每一个边的内侧均设有应力传感器,应力传感器将检测到的信号传送给风速转换电路模块,风速转换电路模块与显示屏电连接,电源模块为应力传感器、风速转换电路模块和显示屏提供电源;

所述的风敏杆的中部设有扇叶部,扇叶部成圆球型,共有8片半圆形的叶片,8片叶片围绕中心轴周向均布,每一片叶片所在的平面均与水平面垂直;

所述的应力传感器,用于检测风敏杆的自由端与感应框的各边之间的应力,并将应力信号传送给风速转换电路模块;

所述的风速转换电路模块,用于接收应力传感器传送的应力信号,并对应力信号转换为风速信号,再将风速信号转换成数字信号输出;

所述的显示屏,用于显示风速转换电路模块输出的风速和风向信息;所述的底座为圆盘形;所述的风速转换电路模块内设有A/D 转换器;所述的应力传感器为电阻型传感器。
