1.二硫化钼花状纳米棒的制备方法，其特征在于：包括以下步骤：步骤1，将表面活性剂溶于水中，再加入钼酸钠、硫化钠和葡萄糖，搅拌，调节溶液pH值至6～8；

步骤2，将步骤1所得溶液移入反应釜，密封，恒温反应后，冷却至室温，得到反应产物；

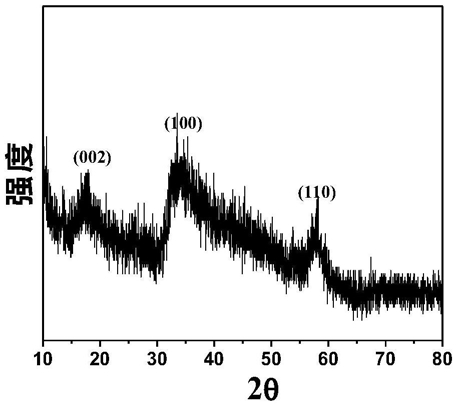

步骤3，将步骤2所得反应产物分离，洗涤、干燥，得到二硫化钼花状纳米棒；

所述表面活性剂为苄基三乙基氯化铵、普兰尼克F-127、十二烷基苯磺酸钠或聚乙二醇中两种的混合物。

2.根据权利要求1所述的二硫化钼花状纳米棒的制备方法，其特征在于：步骤1中钼酸钠、硫化钠、葡萄糖的摩尔比为0.5 1.5:2.5 3.5:1.5 2.5。

~ ~ ~

3.根据权利要求1所述的二硫化钼花状纳米棒的制备方法，其特征在于：步骤1中葡萄糖与表面活性剂的摩尔比为1:0.5 3。

~

4. 根据权利要求1所述的二硫化钼花状纳米棒的制备方法，其特征在于：步骤2中恒温条件为140℃～240℃，反应时间为12～48h。
