1.一种隔爆兼本安型局扇电机开关报警总成，包括局扇电机开关部分和报警指示部分，所述的局扇电机开关部分包括变压器BK，所述变压器BK的一次绕组出线端与电压等级选择端子SW串接，之后与局扇电机主电路并接，所述变压器BK的第一二次绕组M1出线端与局扇电机开关安全电路连接；所述报警指示部分包括报警指示电路，其特征在于：所述变压器BK增设一第二二次绕组M2，所述第二二次绕组M2为报警指示电路提供电源；

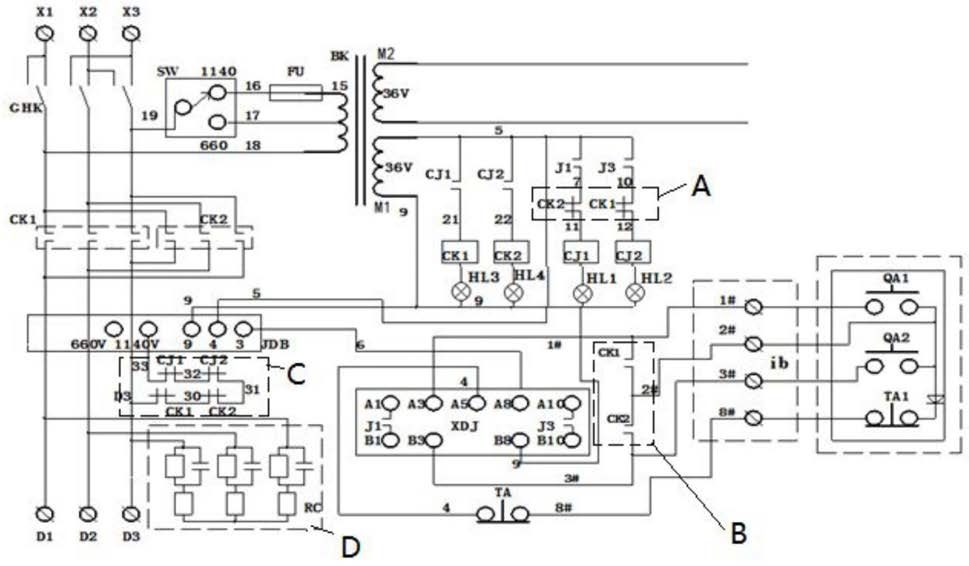

所述的局扇电机开关安全电路包括智能保护器JDB、先导插件XDJ和相关继电器、接触器，所述第一二次绕组M1两个出线端分别接5#导线和9#导线，所述5#导线的另一端接入智能保护器JDB的保护节点4脚，所述9#导线的另一端分两路，一路接入智能保护器JDB的保护节点9脚，另一路接入先导插件的B8脚；智能保护器JDB的保护节点3脚通过6#导线与先导插件XDJ的A8脚相接；所述智能保护器JDB中保护节点9脚与保护节点4脚之间串接有保护器内部继电器的线圈，保护节点4脚与保护节点3脚之间串接有前述保护器内部继电器的常开触点；所述的局扇电机开关安全电路为双安全回路，包括Ⅰ回路和Ⅱ回路，其中：Ⅰ回路的电路结构如下：启动按钮QA1与先导插件XDJ内部的继电器J1串接，后一端接入A8脚、另一端接入B8脚；所述继电器J1的常开触点、中间继电器CJ1与指示灯HL1串接，后并联在第一二次绕组M1两端，所述中间继电器CJ1的常开触点、接触器CK1与指示灯HL3串接，后并联在第一二次绕组M1两端，所述接触器CK1的三组常开触点串接于局扇电机主电路的三相电源线上；

Ⅱ回路的电路结构如下：启动按钮QA2与先导插件XDJ内部的继电器J3串接，后一端接入A8脚、另一端接入B8脚；所述继电器J3的常开触点、中间继电器CJ2与指示灯HL2串接，后并联在第一二次绕组M1两端，所述中间继电器CJ2的常开触点、接触器CK2与指示灯HL4串接，后并联在第一二次绕组M1两端，所述接触器CK2的三组常开触点串接于局扇电机主电路的三相电源线上；

停止按钮TA和停止按钮TA1串接入先导插件XDJ的控制回路中，用于切断先导插件XDJ控制回路的电源；

所述报警指示电路串接于第二二次绕组M2两端，第二二次绕组M2其中一个出线端分为三路，三路与第二二次绕组M2另一个出线端形成并联的回路，其中第一个回路串接有指示灯HR1，第二个回路中串接有接触器CK2的常闭触点、指示灯HR2和声光报警器BJ1；第三个回路中串接有接触器CK1的常闭触点、指示灯HR3和声光报警器BJ2。

2.根据权利要求1所述的一种隔爆兼本安型局扇电机开关报警总成，其特征在于：所述声光报警器BJ1与开关K1串联，声光报警器BJ2与开关K2串联。

3.根据权利要求2所述的一种隔爆兼本安型局扇电机开关报警总成，其特征在于：所述的智能保护器JDB为ZSA智能保护器。

4.根据权利要求2或3任意一项所述的一种隔爆兼本安型局扇电机开关报警总成，其特征在于：所述的接触器CK1和接触器CK2为真空接触器，所述的启动按钮QA1、启动按钮QA2、停止按钮TA和停止按钮TA1均为本安远控按钮。

5.根据权利要求4所述的一种隔爆兼本安型局扇电机开关报警总成，其特征在于：所述的指示灯HL1、指示灯HL3、指示灯HL4、指示灯HR1、指示灯HR2、指示灯HR3、声光报警器BJ1以及声光报警器BJ2均设置在局扇电机开关外部。
