1.一种含位阻胺型具有抗氧功能的膨胀型阻燃剂，其特征在于：所述膨胀型阻燃剂为四(1,2,2,6,6-五甲基-4-哌啶基)焦磷酸酯，以磷氧键为基本骨架，四周被位阻胺基团所包围，其分子式如下所示：

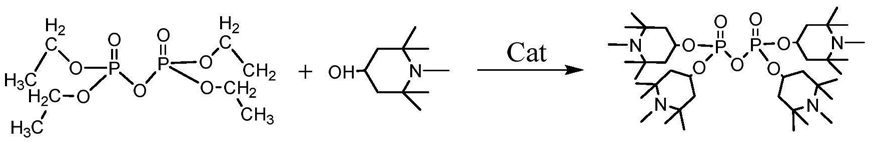

2.如权利要求1所述的一种含位阻胺型具有抗氧功能的膨胀型阻燃剂的制备方法，其特征在于按照下述步骤进行：依次按比例将焦磷酸四乙酯、1,2,2,6,6-五甲基哌啶醇、催化剂及有机溶剂加到带有搅拌装置的四口烧瓶中，在惰性气体保护下，并在一定温度下反应数小时，反应过程中不断蒸出乙醇，反应结束后提纯反应产物，即得到含位阻胺型具有抗氧功能的膨胀型阻燃剂四(1,2,2,6,6-五甲基-4-哌啶基)焦磷酸酯。

3.如权利要求2所述的一种含位阻胺型具有抗氧功能的膨胀型阻燃剂的制备方法，其特征在于：进一步地，所述的焦磷酸四乙酯与1,2,2,6,6-五甲基哌啶醇的摩尔比为1:4～6。

4.如权利要求2所述的一种含位阻胺型具有抗氧功能的膨胀型阻燃剂的制备方法，其特征在于：所述的催化剂为四异丙基钛酸酯、氨基锂、氧化二辛基锡中的一种；催化剂的添加量为反应原料总质量的0.30～0.50％。

5.如权利要求2所述的一种含位阻胺型具有抗氧功能的膨胀型阻燃剂的制备方法，其特征在于：所述的有机溶剂为甲苯、二甲苯、四氢呋喃中的一种，焦磷酸四乙酯与有机溶剂的质量体积比为1g:5～10ml，1,2,2,6,6-五甲基哌啶醇与有机溶剂的比例为1g:8～15ml。

6.如权利要求2所述的一种含位阻胺型具有抗氧功能的膨胀型阻燃剂的制备方法，其特征在于：所述反应的温度为150～180℃；反应时间为6～8h。
