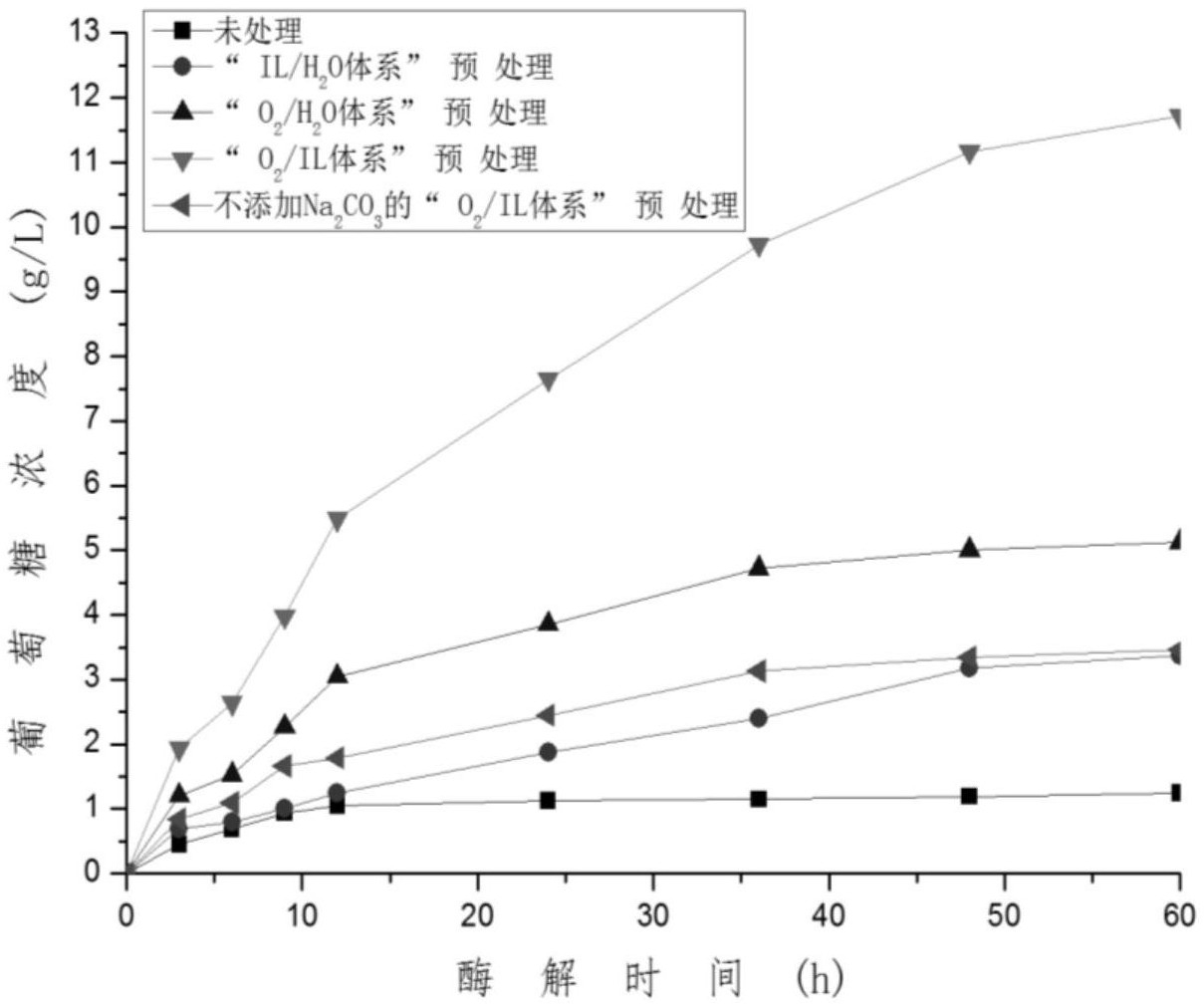

1.一种提高禾本科原料纤维素酶解糖化率的预处理工艺，其特征是：包括以下步骤：(1)将脱蜡处理的禾本科原料中加入离子液体[Emim]Ac和碱性盐；

(2)将步骤(1)的混合物在O2存在的情况下加热反应即可完成预处理。

2.如权利要求1所述的预处理工艺，其特征是：还包括步骤(3)反应结束后，向反应物中加入与离子液体等体积的70-90℃的水并搅拌。

3.如权利要求2所述的预处理工艺，其特征是：还包括步骤(4)：步骤(3)结束后，对反应物离心分离，转速为3800rpm/min，洗涤上述分离出的预处理物料直到洗液的PH为中性为止，并收集上述分离出的预处理液。

4.如权利要求3所述的预处理工艺，其特征是：还包括步骤(5)：将步骤(4)中洗涤好的预处理物料在55℃下烘干，并通过旋蒸的方法回收离心后液体中的离子液体，旋蒸时的温度为75℃。

5.如权利要求1所述的预处理工艺，其特征是：所述步骤(1)中的脱蜡步骤如下：将禾本科原料粉碎成40-60目的物料，将甲苯和体积分数为95％的乙醇按照体积比2:1的比例混合成苯醇抽提液，用该溶液抽提粉碎后的物料，抽提温度为80℃、时间为5h，抽提后的物料在

50℃下烘干。

6.如权利要求1所述的预处理工艺，其特征是：所述步骤(1)中离子液体[Emim]Ac的质量浓度为50％。

7.如权利要求7所述的预处理工艺，其特征是：再加入5‰(w/w)的无水碳酸钠。

8.如权利要求1所述的预处理工艺，其特征是：所述步骤(2)中反应压力1.2MPa。

9.如权利要求1所述的预处理工艺，其特征是：所述步骤(2)中脱蜡处理的禾本科原料与离子液体[Emim]Ac的质量体积比为1:20。

10.如权利要求1所述的预处理工艺，其特征是：所述步骤(2)的反应温度120℃、时间为

15min。
