专利号: 2015109794805
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种适用于圆棒疲劳试样的高/低温疲劳试验夹具,其特征在于:它包括:延伸杆、分开式夹头、开口卡环和螺栓,所述延伸杆的夹持端与疲劳试验机液压夹头连接,该延伸杆的试样连接端端面中心设有一个盲孔,在该盲孔周围设有六个均布的螺纹孔,所述分开式夹头由两个半圆形金属板组成,在两个半圆形金属板相对的一边分别设有半圆中心孔,在半圆中心孔的外周均布3个通孔,该通孔均与上述延伸杆的螺纹孔相对应,用来与延伸杆试样连接端连接对圆棒疲劳试样进行定位和装夹;所述开口卡环两端的端口上设有通孔,通过螺栓紧固,所述开口卡环套设于所述分开式夹头的外部。

2.根据权利要求1所述的适用于圆棒疲劳试样的高/低温疲劳试验夹具,其特征在于:

所述延伸杆和分开式夹头为2Cr13不锈钢材质。

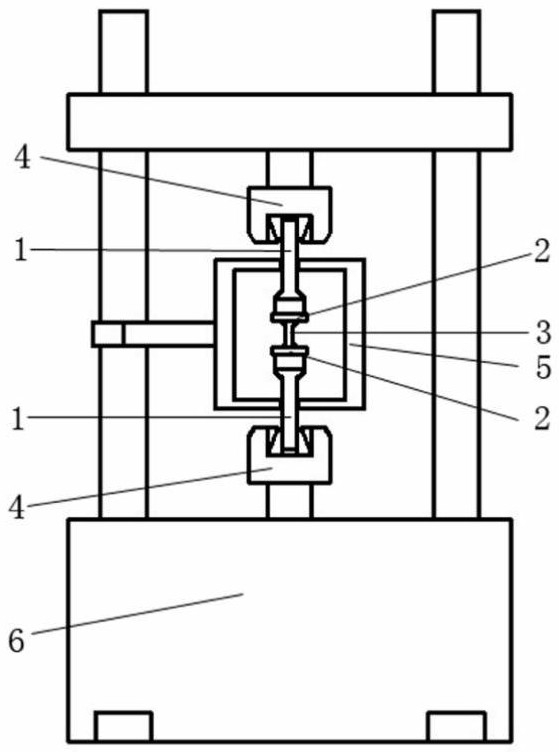

3.权利要求1所述的适用于圆棒疲劳试样的高/低温疲劳试验夹具的试验方法,其特征在于:上下两个延伸杆的夹持端分别与疲劳试验机的上下液压夹头夹紧,将被测试试样插入上下延伸杆试样连接端的盲孔中,被测试样与盲孔直接留有0.5mm的间隙,再分别将两个半圆形分开式夹头夹住被测试样的两端,通过螺栓将上述两个分开式夹头分别固定在上下延伸杆上,然后将两个开口卡环分别套在分开式夹头上,并用螺栓紧固,在分开夹头半中心孔的侧壁与被测试样外侧壁之间留出0.2mm的间隙,延伸杆、被测试样、分开式夹头被设置在疲劳试验机的环境箱中。
