专利号: 2015109795615
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

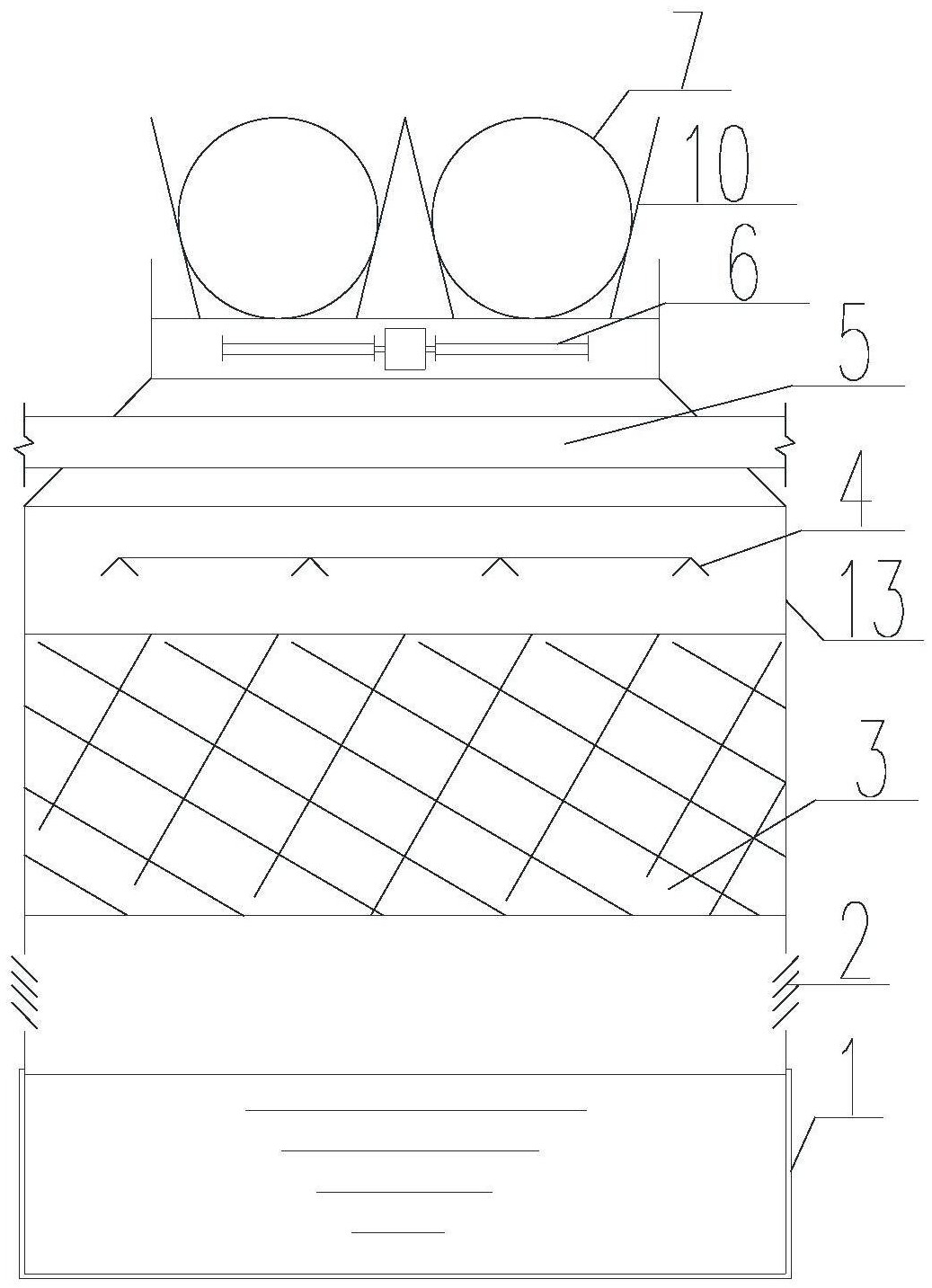

1.一种可发电的节水型中央空调冷却塔,其特征在于,包括:

空调室内排风管道层,其内嵌于冷却塔内,且该空调室内排风管道层位于冷却塔的排风扇与冷却水喷嘴之间,该空调室内排风管道层用于冷凝冷却塔内空气中的水蒸气;

以及发电风机,其设于冷却塔的排风口处,用于回收冷却塔排风的动能以进行发电。

2.根据权利要求1所述的可发电的节水型中央空调冷却塔,其特征在于,所述空调室内排风管道层由呈同一平面设置且相互连通的第一排风管、第二排风管以及第三排风管组成,所述第二排风管和所述第三排风管分别位于所述第一排风管的两侧。

3.根据权利要求2所述的可发电的节水型中央空调冷却塔,其特征在于,所述第二排风管和所述第三排风管设置成弧形。

4.根据权利要求2所述的可发电的节水型中央空调冷却塔,其特征在于,所述空调室内排风管道层为两层,两层该空调室内排风管道层以从上至下的顺序且呈相互垂直的方式布置。

5.根据权利要求2所述的可发电的节水型中央空调冷却塔,其特征在于,所述第一排风管、所述第二排风管以及所述第三排风管的纵切面呈矩形,且所述矩形的底部和两侧呈波浪形。

6.根据权利要求5所述的可发电的节水型中央空调冷却塔,其特征在于,排风管的纵切面的矩形的宽度尺寸应比高度尺寸大。

7.根据权利要求4所述的可发电的节水型中央空调冷却塔,其特征在于,两层所述空调室内排风管道层之间相隔200-500mm,三个排风管内的风速为2-4m/s。

8.根据权利要求1所述的可发电的节水型中央空调冷却塔,其特征在于,所述发电风机为一个或多个,所述发电风机的两侧设有扩散板,所述发电风机的进风口处设有多个导流叶片。

9.根据权利要求8所述的可发电的节水型中央空调冷却塔,其特征在于,发电风机的进风口与所述冷却塔的排风口之间相隔120-140mm,所述导叶片与所述冷却塔的排风口之间相隔50-70mm。
