专利号: 2015109880016
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

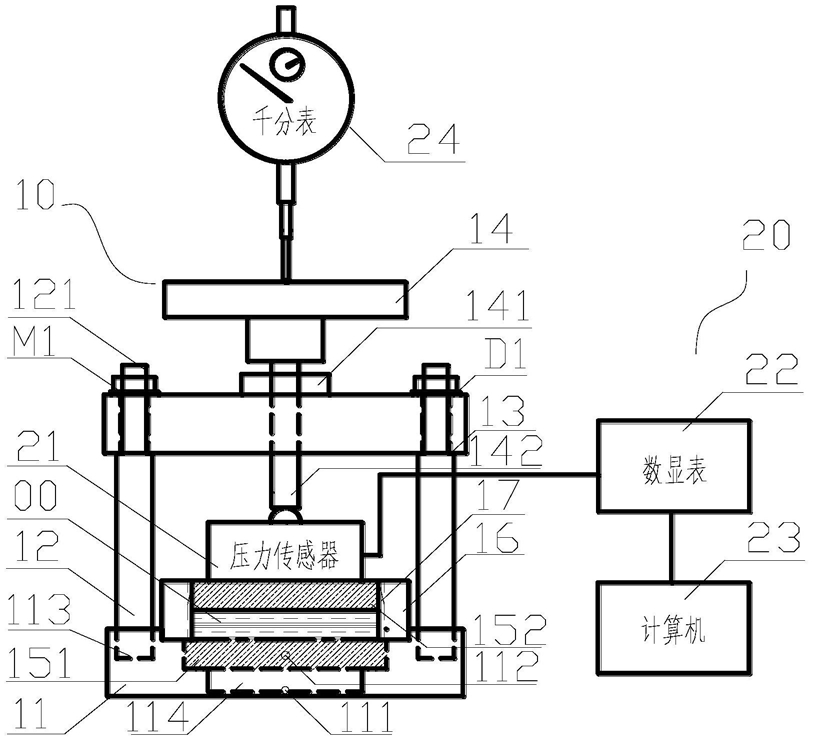

1.一种恒体积法测量膨胀力的膨胀仪,包括被测对象——土样(00);

设置有固定系统(10)和测量系统(20);

土样(00)置于固定系统(10)中;

固定系统(10)与测量系统(20)连接;

其特征在于:

所述的固定系统(10)包括固定底座(11)、圆形钢柱(12)、带孔方形横梁(13)、旋钮(14)、下透水石(151)、上透水石(152)、环刀固定筒(16)、环刀(17)、螺帽(M1)和垫片(D1);

所述的固定底座(11)是一种金属圆块,沿其中心轴线,从下到上,依次设置有储存室(114)、小圆形凹槽(1151)和大圆形凹槽(1152);在固定底座(11)左右两边分别垂直设置有安装孔(113);在固定底座(11)前后两边分别水平设置有进气孔(111)和出气孔(112);

所述的圆形钢柱(12)其顶端设置有第1螺杆(121);

所述的带孔方形横梁(13)是一种钢质方柱,其两侧设置有安装孔,安装孔为内螺环且与第1螺杆(121)适配,中间孔洞为内螺环且与第2螺杆(142)适配;

所述的旋钮(14)设置有第2螺杆(142)与螺杆固定环(141),螺杆固定环(141)是一种金属圆环,其内孔为螺环且与第2螺杆(142)适配;

所述的环刀固定筒(16)是一种用来固定环刀的钢质圆筒,其外径与大圆形凹槽(1152)适配,内径与环刀(17)的外径适配,高度大于或等于环刀(17);

所述的环刀(17)是一种实验室通用的钢质仪器,其内径为61.8mm,高度为20mm或者

40mm;

其位置和连接关系是:

固定底座(11)和两根圆形钢柱(12)通过安装孔(113)相连,带孔方形横梁(13)套于圆形钢柱(12)上方的第1螺杆(121)上,垫片(D1)和螺帽(M1)先后置于带孔方形横梁(13)之上,并套在第1螺杆(121)上,下透水石(151)置于底座(11)的小圆形凹槽(1151)内,环刀固定筒(16)置于大圆形凹槽(1152)内并在下透水石(151)上,环刀(17)置于环刀固定筒(16)内,土样(00)设置在环刀(17)内,上透水石(152)置于土样(00)上,旋钮(14)的螺杆垂直插入在带孔方形横梁中间孔洞内,螺杆固定环(141)套在第2螺杆(142)上;

所述的测量系统(20)包括压力传感器(21)、数显表(22)、计算机(23)和千分表(24);

其位置和连接关系是:

压力传感器(21)水平放置于上透水石(152)之上,压力传感器(21)顶端的压力帽与第2螺杆(142)的底端紧密接触,并对准其中心;压力传感器(21)、数显表(22)和计算机(23)依次连接,千分表(24)竖直安放在旋钮(14)顶端的中心。
