专利号: 2015109886296
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

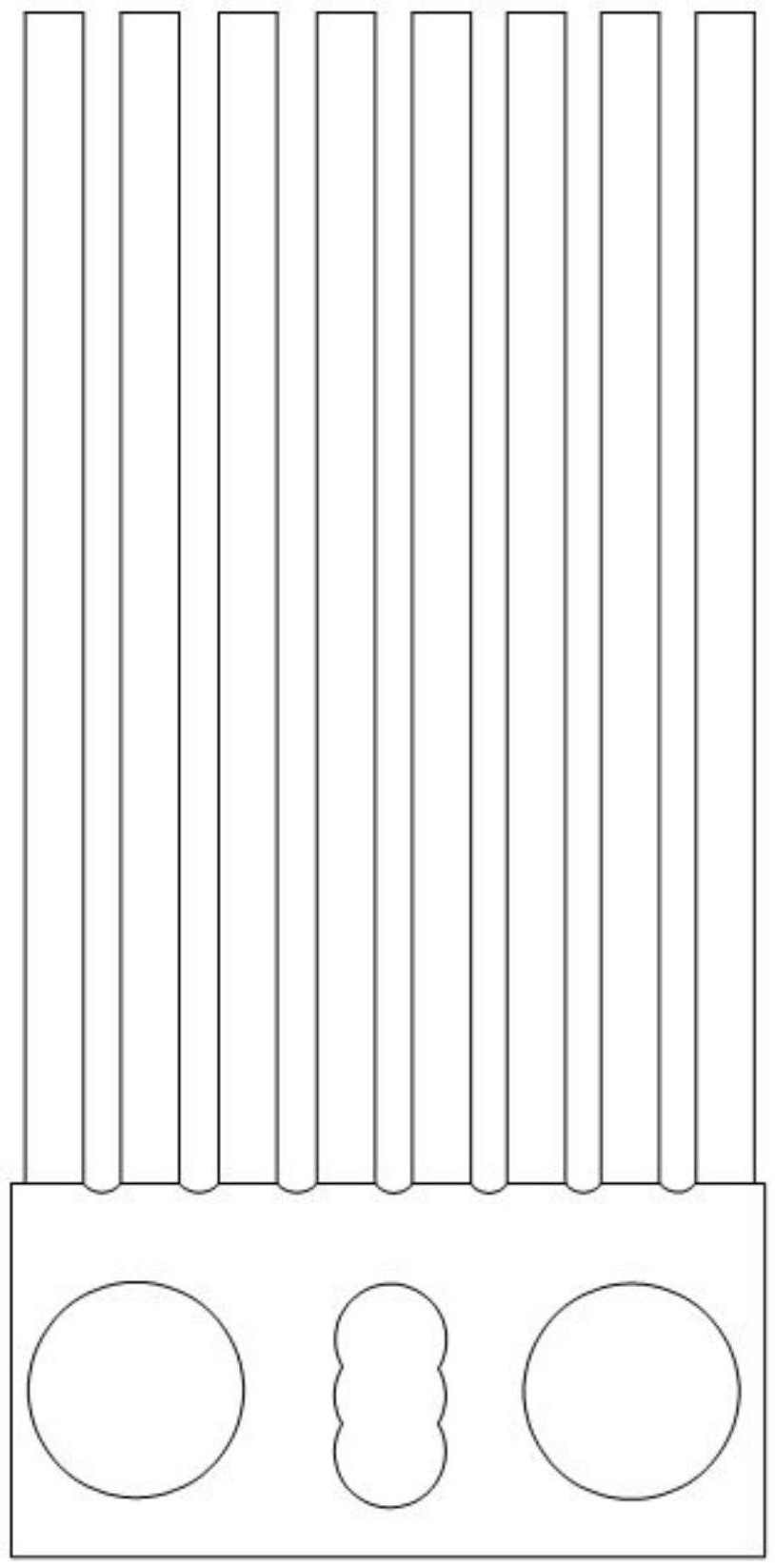

1.一种甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于其包括:驱动组件、位于驱动组件其中一侧的加载组件、位于驱动组件另一侧的测量组件、以及与驱动组件相互配接的计数组件,其中,驱动组件包括:第一底座、固定安装在该第一底座上的电机、以及通过联轴器与电机相互连接的主轴,在该主轴上配接有若干根剥叶元件的试样;

加载组件包括:第二底座、固定安装在第二底座上的第一进给台、以及固定安装在第一进给台上的若干主受力装置,第一进给台可控制主受力装置进行横向移动和纵向移动,该若干主受力装置可一对一地与试样发生正向交错;

测量组件包括:第三底座、固定安装在第三底座上的第二进给台、以及固定安装在第二进给台上的测力仪,第二进给台可控制测力仪进行横向移动和纵向移动,测力仪可与任意一根试样发生触碰,测量试样的工作长度和打击力;

计数组件包括:光电编码器、若干遮光棒、以及若干对射式光电开关,光电编码器通过联轴器与主轴相互连接,用于检测主轴的转动圈数;遮光棒配接在主轴上,两根遮光棒与一根试样为一组,处于同一横截面,并且三者相互之间的夹角为120°;一个对射式光电开关对应一组遮光棒和试样。

2.根据权利要求1所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述驱动组件还包括两个用于支撑所述主轴的主轴支撑架,该两个主轴支撑架分别通过轴承连接在所述主轴的两端。

3.根据权利要求1所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述驱动组件还包括若干夹持装置,所述试样分别通过夹持装置与所述主轴连接。

4.根据权利要求3所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述夹持装置由连接架、橡胶垫片以及压板构成,连接架呈非对称结构,具有底板和垂直在该底板上的竖板,底板与所述主轴相互连接,竖板与所述试样、橡胶垫片和压板相互连接。

5.根据权利要求3所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述主轴设置三个装夹面,径向间隔角度为120°,轴向间隔为110mm,所述夹持装置安装在装夹面上。

6.根据权利要求1所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述第一进给台由四台丝杆导轨组成,其中三台丝杆导轨提供横向进给,另一台丝杠导轨控制上述三台横向丝杆导轨的纵向进给。

7.根据权利要求1所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述主受力装置包括支架、芯轴、滚动轴承以及滚轮,支架与所述第一进给台相互固定连接,芯轴安装在支架上,滚轮通过滚动轴承可旋转地套设在芯轴上。

8.根据权利要求1所述的甘蔗剥叶机剥叶元件的疲劳试验机,其特征在于:所述第二进给台包括一台纵向丝杠导轨和一台横向丝杆导轨,该两台丝杠导轨相互配接,组成十字滑台。
