专利号: 2015109891294
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

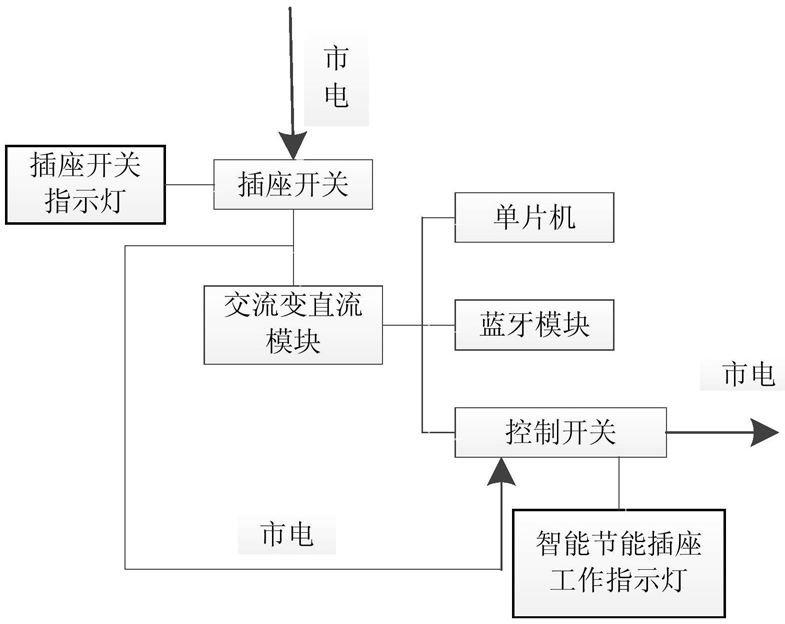

1.一种通过终端设备蓝牙控制的智能节能插座,包括插座本体,其特征在于:还包括单片机、电源模块,以及分别与单片机相连的蓝牙模块、控制开关,其中电源模块分别与单片机、蓝牙模块、控制开关连接,电源模块为均置于插座本体内的单片机、蓝牙模块、控制开关供电,控制开关的输入端连接市电,输出端连接电器。

2.根据权利要求1所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:所述插座本体包括插座外壳、插座开关、插座开关指示灯,插座开关的输入端连接市电,输出端连接控制开关,其中插座开关、单片机、蓝牙模块、控制开关均置于插座外壳内,插座开关指示灯置于插座外壳设置的小孔内,当插座开关闭合时,智能节能插座通电,插座开关指示灯亮,当插座开关断开时,智能节能插座断电,插座开关指示灯灭。

3.根据权利要求2所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:所述电源模块为交流变直流模块,交流变直流模块的输入端连接插座开关的输出端。

4.根据权利要求1所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:所述电源模块为充电电池模块、普通电池模块、太阳能电池模块的一种。

5.根据权利要求1所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:所述控制开关为继电器或者可控硅。

6.根据权利要求1所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:还包括智能节能插座工作指示灯,当控制开关通电,电器通电,智能节能插座工作指示灯亮,当控制开关断电,电器断电,智能节能插座工作指示灯灭。

7.根据权利要求1所述的通过终端设备蓝牙控制的智能节能插座,其特征在于:所述终端设备插座本体包括平板电脑、智能手机、PDA。

8.一种通过终端设备蓝牙控制的智能节能方法,其特征在于,包含以下顺序的步骤:

单片机和蓝牙模块初始化;

检测外界是否有匹配终端设备的信号,并处理反馈,判断是否向控制开关发送信号,来控制控制开关的通断;

当终端设备发出插座正常工作的指令后,蓝牙模块检测到信号,单片机发送信号使控制开关通电,电器处于工作状态;当终端设备发出插座停止工作的指令后,蓝牙模块检测到信号,单片机发送信号使控制开关断电,电器则断电停止工作;

在控制开关通电情况下,单片机检测到控制开关的电流小于设定的阈值K且持续时间超过T,则判定电器没有工作,用户忘记断开电器电源,单片机发送信号使控制开关断电,电器则断电停止工作。

9.根据权利要求8所述的通过终端设备蓝牙控制的智能节能方法,其特征在于,还包括以下步骤:当控制开关通电,电器通电,智能节能插座工作指示灯亮,当控制开关断电,电器断电,智能节能插座工作指示灯灭。

10.根据权利要求8所述的通过终端设备蓝牙控制的智能节能方法,其特征在于,用户能够在终端设备设置经过时间t后,单片机发送信号使控制开关断电,电器断电停止工作。
