1.一种利用固定化微生物制备聚合硫酸铁的方法，它包括：采用中国普通微生物菌种保藏管理中心，菌株编号为CGMCC NO ：10725的氧化亚铁硫杆菌，所述的氧化亚铁硫杆菌属于化能自养、嗜酸、好氧型微生物，利用CO2为碳源，并吸收氮、磷等无机营养来完成细胞合成以及自身的新陈代谢，在此过程中Fe2+作为其新陈代谢的能源物质被催化氧化，经过氧化、水解、聚合反应得到聚合硫酸铁，其特征是，具体包括以下步骤：

1）反应料液的制备

（1）根据所需制备的聚合硫酸铁的全铁含量A，按公式：X=A×V×278/56计算需要投加的工业FeSO4·7H2O的质量X，在常温下，加入到盛有用工业浓硫酸调节pH值为1.80-1.95的VL水的容器中，并按氯化钾1-2g/m3、硫酸铵40-80g/m3、磷酸氢二钾20-40g/m3、硫酸镁20-

40g/m3、硝酸钙1.5-3g/m3加入营养物质，得到的溶液即为反应料液 用于配制全铁含量为40～50kg/m3的反应料液，所述的全铁含量A是指每立方米体积中含有二价铁和三价铁的量，V为体积；

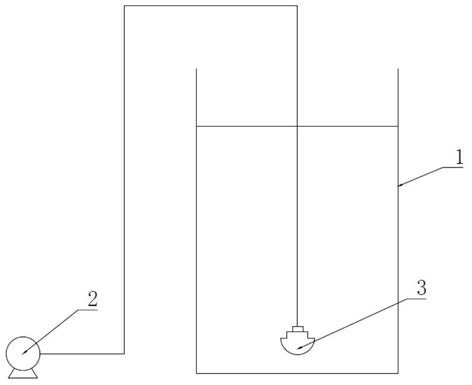

（2）根据所需制备的聚合硫酸铁的全铁含量A，按公式：X=A×V×278/56计算需要投加的工业FeSO4·7H2O的质量X，在常温下，先加入质量为1/3X的工业FeSO4·7H2O于盛有用工业浓硫酸调节pH值为1.80-1.95的VL水的溶解曝气池中，并按氯化钾1-2g/m3、硫酸铵40-

80g/m3、磷酸氢二钾20-40g/m3、硫酸镁20-40g/m3、硝酸钙1.5-3g/m3加入营养物质，引入微生物，采用曝气不循环操作方式运行，待微生物催化氧化反应使[Fe2＋]<3.0kg/m3时，再加入质量为2/3X的工业FeSO4·7H2O，并用浓硫酸再次将pH调节到1.80-1.95，得到的溶液即为反应料液Ⅱ用于配制全铁含量为50～65kg/m3的反应料液；

（3）根据所需制备的聚合硫酸铁的全铁含量A，按公式：X=A×V×278/56计算需要投加的工业FeSO4·7H2O的质量X，在常温下，先加入质量为1/2X的工业FeSO4·7H2O于盛有用工业浓硫酸调节pH值为1.80-1.95的VL水的溶解曝气池中，并按氯化钾1-2g/m3、硫酸铵40-

80g/m3、磷酸氢二钾20-40g/m3、硫酸镁20-40g/m3、硝酸钙1.5-3g/m3加入营养物质，引入微生物，采用曝气不循环操作方式运行，待微生物催化氧化反应使[Fe2＋]<3.0kg/m3时，再加入质量为1/2X的工业FeSO4·7H2O，并用浓硫酸再次将pH调节到1.80-1.95，得到的溶液即为反应料液Ⅲ用于配制全铁含量为65～80kg/m3的反应料液；

2）聚合硫酸铁原液的制备

取步骤1）中任一浓度的反应料液，引入微生物，通入生物反应器内循环流动，在室温

25-28℃下通入空气进行曝气，其曝气量为1.08-2.50L/L·min，循环流量为0.28-0.32L/h，此时溶液中的硫酸亚铁在微生物的催化作用下发生氧化、水解、聚合反应得到聚合硫酸铁，[Fe2＋]≤1.0kg/m3时为反应终点，得到全铁含量为40～80kg/m3液态聚合硫酸铁的原液；

3）全铁含量为40～80kg/m3的聚合硫酸铁的制备

取nL步骤1）中与步骤2）同浓度的反应料液，与mL全铁浓度一致的步骤2）的聚合硫酸铁原液混合得到反应液，配比P=m:n，其中反应器总容积为V0L，V0=n+m，将上述反应液用工业浓硫酸调节pH值为1.80-1.95，通入生物反应器内循环流动，在室温25-28℃下通入空气进行曝气，其曝气量为1.08-2.05L/L·min，循环流量为0.28-0.32L/h，当反应进行到[Fe2＋]≤

1.0kg/m3时为一个完整的反应周期，重复此操作步骤，此过程称为微生物在载体上的固定化过程，亦称挂膜过程，直至相邻两个反应周期所需时间基本相同，完成挂膜过程；

在此基础上重复上述操作过程，在反应周期处于稳定状态下，制备全铁含量为40～

80kg/m3的聚合硫酸铁溶液；载体上固定化的微生物数量达108个/mL量级，载体上固定化的生物量按每毫升溶液中所含微生物的数量计，将每个周期剩余的[Fe2＋]≤1.0kg/m3的溶液收集到溶解曝气池中曝气反应，待[Fe2＋]≤0.3kg/m3即为所得聚合硫酸铁成品，此成品可用于各种水的混凝处理。

2.根据权利要求1的一种利用固定化微生物制备聚合硫酸铁的方法，其特征是，所述步骤3）中制备完成后得到全铁含量为40～80kg/m3的聚合硫酸铁产品，外观为褐色粘稠液体，其工艺参数、产品主要技术指标为：当P=1:1时，Fe2＋的平均氧化速率为1.91-3.35g/L·h，8

稳定的反应周期为6.0h-10.5h，pH值为1.80-1.95，载体上固定化的微生物数量为10个/mL量级；当P=2:1时，Fe2+的平均氧化速率为1.55-2.83g/L·h，反应周期稳定在4.7h-8.4h，载体上固定化的微生物数量为108个/mL量级；当P=1:2时，Fe2+的平均氧化速率为1.60-3.0g/L·h，反应周期稳定在9.0h-16.9h，载体上固定化的微生物数量为108个/mL量级；当P=0:4

2+

时，Fe 的平均氧化速率为1.62-3.25g/L·h，反应周期稳定在12.6h-24.8h，载体上固定化的微生物数量为108个/mL量级。
