专利号: 2015110034812
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

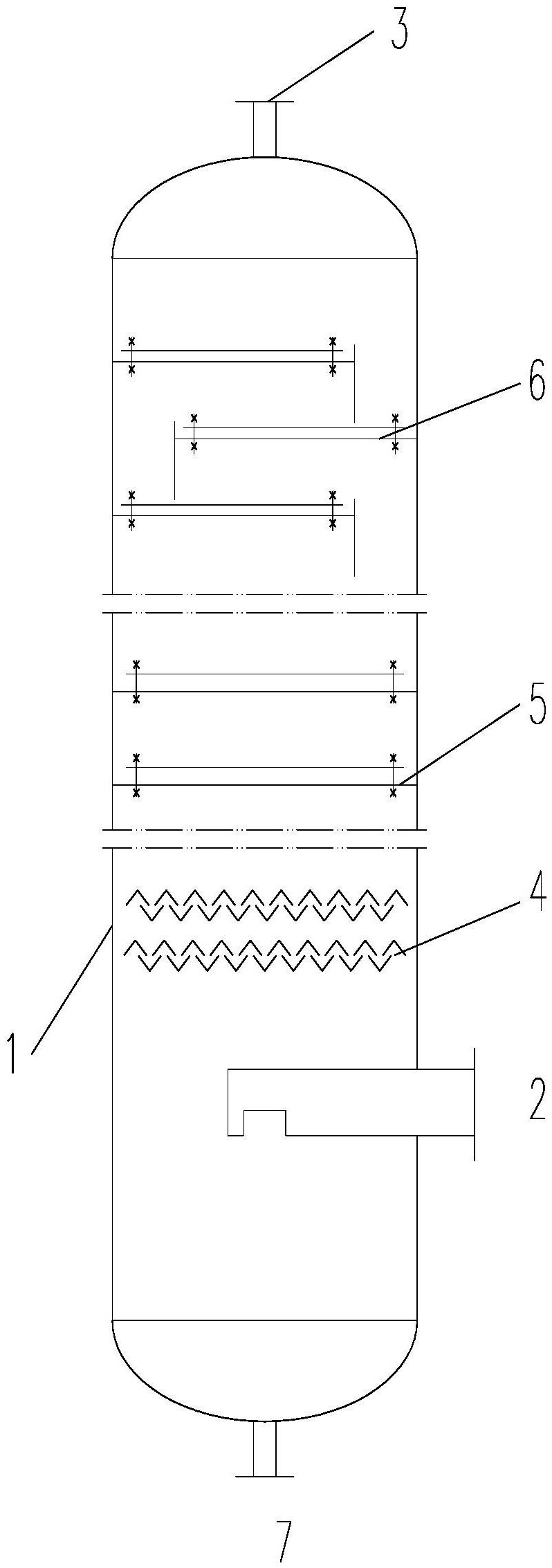

1.一种组合式洗涤精馏塔,包括壳体(1)、气相进口(2)、塔顶出气口(3)、塔釜出液口(7)和塔内件,塔内件由下而上依次包括组合挡板(4)、穿流塔盘(5)、导向筛板(6);所述组合挡板(4)为双层结构,其下层为V型挡板(41),上层为倒V型挡板(42),两层之间相互交错折叠,V型挡板(41)设有开孔用于控制板内液体流量,同时洗去气相中含有的固体杂质;倒V型挡板(42)的边缘设置有锯齿状结构,可使气体以鼓泡形式穿过,便于洗涤。

2.根据权利要求1所述的组合式洗涤精馏塔,其特征在于:所述组合式洗涤精馏塔自下而上依次包括2~5层组合挡板(4)、3~6层穿流塔板(5)。

3.根据权利要求2所述的组合式洗涤精馏塔,其特征在于:穿流塔盘(5)和导向筛板(6)上设置微气泡强化传质装置,所述微气泡强化传质装置,包括筛板(11)、筛网(12)、用于连接筛网(11)和筛板(12)的支架;所述支架包括接管(13)、固定于接管(13)顶端的带有外螺纹的圆钢(14),固定于圆钢(14)周缘的支撑板(15)和盖板(16),与圆钢(14)螺纹连接的螺母(17);所述接管(13)底部安装于筛板(11)上,接管(13)顶端通过支撑板(15)和盖板(16)夹持筛网(12),通过螺母(17)与圆钢(13)的螺纹配合使筛网(12)压紧于支撑板(15)和盖板(16)之间。
