1.强韧化改性脲醛树脂泡沫保温材料，其特征在于强韧化改性脲醛树脂泡沫保温材料按重量百分比是由下述原料制成的：脲醛树脂：90.5％；发泡剂：2.08％；表面活性剂：3.02％；增稠剂：0.45％；固化剂：

1.25％；改性剂：2.7％；

或者脲醛树脂：91.8％；发泡剂：2.11％；表面活性剂：3.06％；增稠剂：0.46％；固化剂：

1.2％；改性剂：1.37％；

所述改性剂为聚氨酯、聚醋酸乙烯酯或聚乙烯醇缩醛树脂；

所述表面活性剂为十二烷基硫酸钠、十二烷基磺酸钠、十二烷基苯磺酸钠、失水山梨醇酯中的一种或其中几种的组合；

所述发泡剂为正已烷或正戊烷；

增稠剂为：羧甲基纤维素钠；

固化剂：质量分数为15％的酒石酸水溶液；

所述的强韧化改性脲醛树脂泡沫保温材料比消光面积相对于聚氨酯泡沫材料的近乎为0。

2.根据权利要求1所述强韧化改性脲醛树脂泡沫保温材料，其特征在于所述脲醛树脂的制备方法如下：步骤1、按质量百分比分别称取63.7％质量百分比浓度为37％的甲醛溶液和36.3％的尿素，另外再称取占尿素质量0％～6％的改性剂，占尿素质量1％的氨水，改性剂为聚乙烯醇、三聚氰胺、苯酚中的一种或其中几种的混合，氨水的质量百分比浓度为25％；

步骤2、将步骤1称取的甲醛溶液加入反应釜中，搅拌加入质量百分比浓度为30％的氢氧化钠溶液调节溶液的pH值至8.4～8.6，加入步骤1称取的氨水、尿素和改性剂，改性剂用量占步骤1称取改性剂总质量的50～100％，尿素是占步骤1称取尿素总质量的66％，之后升温至80℃，用质量百分比浓度30％的氢氧化钠溶液调节溶液的pH值至6.5～7.3，并在80℃、pH值在6.5～7.3条件下保温30min；

步骤3、随后用甲酸水溶液调节反应液的pH值至4.7～5.2，然后升温至93℃，保温至用涂-4杯测粘度为17.5～18.5s为止；之后用质量百分比浓度30％的氢氧化钠溶液调节反应液的pH值至5.3～5.6，同时快速降温至78℃，并加入改性剂和尿素，改性剂的用量占步骤1称取改性剂总质量的0～50％，尿素的用量占步骤1称取尿素总质量的17.6％，并在75℃条件下保温30min；

步骤4、然后用氢氧化钠溶液调节反应液的pH值至7.0～7.5，并加入余量的改性剂和余量的尿素，在80℃条件下反应10min，最后用氢氧化钠溶液调节反应液的pH值至7.5～8.5，降温至40℃以下出料，得到脲醛树脂；

其中，步骤3中甲酸水溶液是甲酸与水按1:1的体积比配制的。

3.根据权利要求1所述的强韧化改性脲醛树脂泡沫保温材料，其特征在于强韧化改性脲醛树脂泡沫保温材料的制备方法是按下述步骤进行的：步骤a、将脲醛树脂、发泡剂、表面活性剂在室温条件下，以300～400r/min速度搅拌至均匀，搅拌耗时3～5min，之后加入增稠剂，再在搅拌速度为1400～1600r/min的条件下搅拌

10～15min；依次加入固化剂和聚氨酯预聚体，继续搅拌5min～10min，制得泡沫乳状液；

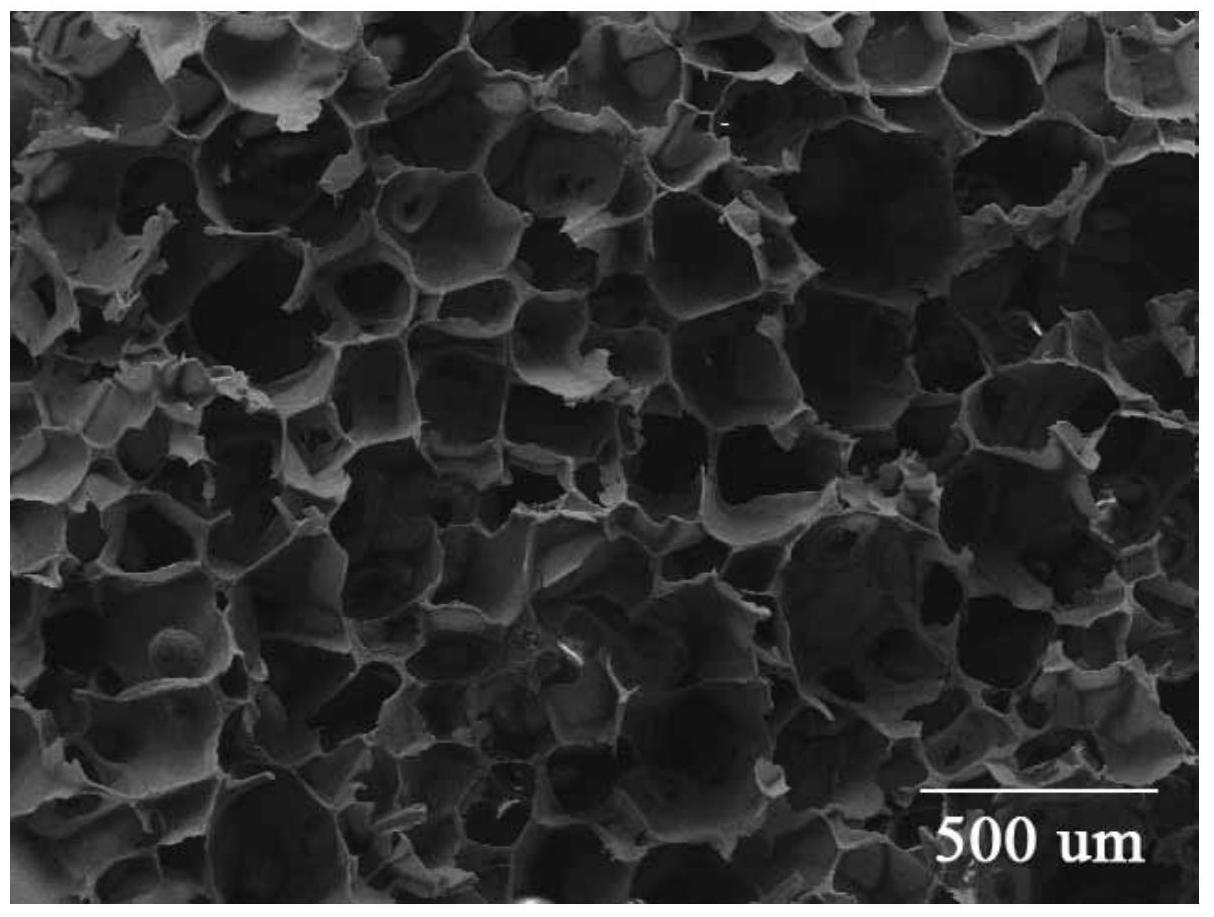

步骤b、将步骤a制得的泡沫乳状液倒入温度为75℃～85℃的玻璃模具中，并将玻璃模具置于78℃～85℃的烘箱中自由发泡，待发泡结束后，脱模取出，即可制成改性的脲醛树脂泡沫保温材料。
