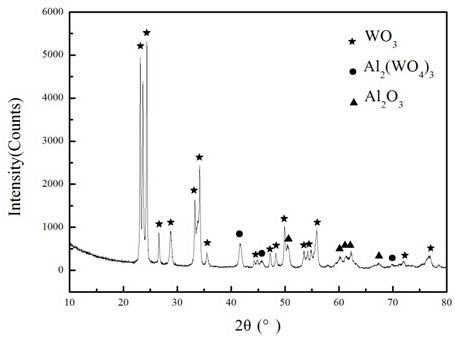

1.一种氧化铝包覆钨粉的制备方法，其特征在于：首先制备AlO(OH)包覆于WO3表层形成的包覆粉末，然后在300-500℃的条件下煅烧6-12h，最后在氢气氛围中进行充分还原即得到氧化铝包覆钨粉；所述制备AlO(OH)包覆于WO3表层形成的包覆粉末的操作为：分别利用水热法制备WO3悬浊液和含有AlO(OH)胶体粒子的水合氧化铝溶液，待两者冷却后将两者混合，搅拌均匀后静置得到沉淀物，再将沉淀物真空抽滤并清洗后烘干即得到水合氧化铝包覆氧化钨粉；所述氢气氛围中进行充分还原的操作为：首先在温度为500-700℃的氢气氛围中还原4-10h，然后在700-900℃的氢气氛围中还原4-10h，还原结束后，在氩气保护下自然冷却即得到氧化铝包覆钨粉；

所述水热法制备WO3悬浊液的操作如下：选取(NH4)6H2W12O40和HNO3采用水热法进行水热反应，水热反应条件为：温度为180℃，时间10-15h，且在升温阶段，升温速度为5-10℃/min；

所述沉淀物真空抽滤并清洗后烘干的操作为：将得到的沉淀物进行多次真空抽滤，前

3-5次采用蒸馏水清洗抽滤，后2-3次采用乙醇清洗抽滤。

2.根据权利要求1所述的一种氧化铝包覆钨粉的制备方法，其特征在于，所述水热法制备含有AlO(OH)胶体粒子的水合氧化铝溶液的操作如下：选取Al(NO3)3和CO(NH2)2采用水热法进行水热反应，水热反应条件为：温度为180℃，时间10-15h，且在升温阶段，升温速度为

5-10℃/min。

3.根据权利要求1所述的一种氧化铝包覆钨粉的制备方法，其特征在于，所述搅拌均匀后静置得到沉淀物的操作为：搅拌均匀后的混合液静置后撇去上层清液，然后向其中加入蒸馏水清洗搅拌后继续静置，如此反复静置3-5次，每次静置的时间为3-5h。

4.根据权利要求1所述的一种氧化铝包覆钨粉的制备方法，其特征在于：所述水合氧化铝中AlO(OH)胶体粒子的质量分数为AlO(OH)胶体粒子和WO3总质量的0.5-10%。
