1.一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于在石墨与Hastelloy N合金之间放置金箔作为钎料,在真空钎焊炉内钎焊;钎焊完成后,钎缝里形成Au基固溶体、Ni基固溶体及C19Cr7Mo24组织,靠近钎缝一侧的Hastelloy N合金内的晶内和晶界处出现大量的碳化物,形成了热膨胀过渡层。
2.根据权利要求1所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于包括如下几个步骤:
1)分别除去Hastelloy N合金和石墨表面的油污,并用400#、600#、1000#、1500#砂纸依次打磨,随后抛光;
2)选取一定厚度与纯度的金箔作为钎焊所用钎料;

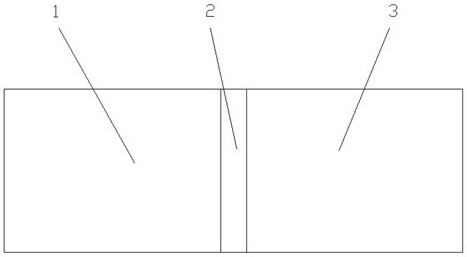

3)将各部分材料按照石墨、金箔、Hastelloy N合金的顺序用502胶水粘牢,放入真空钎焊炉加热;
4)炉内温度加热到250-350℃时保温25-30分钟,以使502胶水挥发;
5)炉内温度加热到920-940℃时保温8-12分钟,以保证真空炉中温度分布均匀;
6)炉内温度加热到钎焊温度后保温30分钟,此时金箔与Hastelloy N合金中的Ni元素发生互溶作用转变为液相,石墨内的C元素与Hastelloy N合金内的Cr、Mo、Fe、Si、C元素向钎缝内溶解并发生扩散;
7)降低炉内温度,凝固后的钎缝里形成了Au基固溶体、Ni基固溶体及C19Cr7Mo24组织;
靠近钎缝一侧的Hastelloy N合金内的晶内和晶界处出现大量的碳化物,形成热膨胀过渡层。
3.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤2)中金箔的厚度为0.02-0.06mm,金箔的纯度为99.985%。
4.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤2)中金箔的厚度为0.025mm,金箔的纯度为99.985%。
5.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤2)中金箔的厚度为0.05mm,金箔的纯度为99.985%。
6.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤6)的钎焊温度为980 1100℃。
~
7.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤6)的钎焊温度为1060℃。
8.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤7)中的炉内温度以4-8℃/min的速度匀速降至300℃。
9.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤7)中的炉内温度以6℃/min的速度匀速降至300℃。
10.根据权利要求2所述的一种采用金箔钎焊连接石墨与Hastelloy N合金的方法,其特征在于步骤7)中使炉内试样温度从300℃随炉冷却至室温。
