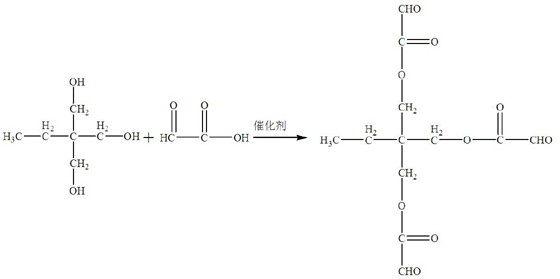

1.一种端醛基超支化皮革复鞣剂的制备方法，包括下述步骤：步骤一、将三羟基化合物与乙醛酸按1:3 1:5的摩尔比进行混合，升温到100℃，当反应~体系达到均一的熔融态时，向反应器底部通氮气将空气排出，同时加入按反应物总质量的

1% 5%计催化剂，加入带水剂，在100 140℃下反应1 6h后，停止通氮气，在140 170℃于0.02~ ~ ~ ~~0.1Mpa的真空度下反应1~5h，用乙醇对产物进行提纯后制得B3单体；

步骤二、将该B3单体与乙二胺按照1:3~1:5的比例进行反应，反应温度为0~25℃，反应

0.5 3h，反应结束后即可得到端醛基超支化聚合物皮革复鞣剂。

~

2.如权利要求1所述的一种端醛基超支化聚合物皮革复鞣剂的制备方法，其特征在于：所述三羟基化合物为三羟甲基丙烷或甘油；所述乙二胺可替换为苯二胺、尿素或异氟尔酮二胺。

3.如权利要求1或2所述的一种端醛基超支化聚合物皮革复鞣剂的制备方法，其特征在于：所述带水剂为四氯化碳或环己烷；催化剂为磷酸、硫酸或对甲苯磺酸。

4.如权利要求1所述的制备方法制得的端醛基超支化聚合物皮革复鞣剂。
