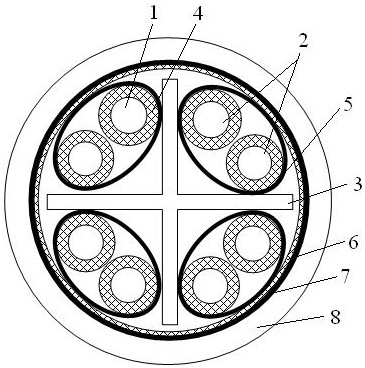

1.一种高速高屏蔽数据线，其特征在于：包括4对双绞线、内骨架、抗拉尼龙绳和外护套，4对双绞线均采用表面包覆有内绝缘层的2根纯度为99.97％的无氧纯铜线沿S向绞合而成，4对双绞线分别设置在内骨架分隔出的4个腔体中，在每个腔体中的一对双绞线的表面包覆铝塑复合带形成内屏蔽层，所述抗拉尼龙绳包覆4对双绞线和内骨架，在抗拉尼龙绳的表面包覆镀锡铜丝编织带形成外屏蔽层，在外屏蔽层的表面包覆低烟无卤阻燃聚烯烃材料形成数据线的外护套；其中，所述内绝缘层采用FEP材料通过氟塑料挤出机挤出包覆在无氧纯铜线上，所述低烟无卤阻燃聚烯烃材料由以下重量份的组分组成：乙烯-醋酸乙烯共聚物

75份、高密度聚乙烯25份、马来酸酐12份、三元乙丙橡胶8份、聚硅氧烷10份、混气炭黑22份、氢氧化镁50份、微胶囊化红磷10份、抗氧剂1010 2份和水适量；

制备所述高速高屏蔽数据线所采用的生产工艺包括如下步骤：

(1)采用拉丝机拉制无氧纯铜线作为数据线的导体，拉制时将铜线的延伸率控制为20-

25％，拉制好的铜线通过铜线直径在线监测仪后直接输送至导体预热装置中进行预热处理；

(2)将介电常数为2.15-2.25的FEP材料加入到氟塑料挤出机的机筒中进行塑化熔融，并通过机筒内的螺杆将FEP熔料挤入到机头模具中，采用主动放线装置拉出预热后的铜线芯经过氟塑料挤出机的机头模具，经过机头模具后铜线芯被FEP料包覆后成为绝缘芯线，绝缘芯线经过设置在氟塑挤出机机头上的小型色条挤出机进行标色后依次经过温度控制在

40-60℃的活动温水冷却槽和冷水冷却回转箱冷却后采用水中静电容检测仪对绝缘芯线进行在线监测水电容，绝缘芯线再经过吹风干燥器干燥后采用绝缘外径监测仪和偏心监测仪对干燥后的绝缘芯线进行绝缘外径的反馈控制；

(3)采用主动退扭放线机对步骤2制成的绝缘芯线进行退扭放线，退扭率为40-45％；

(4)通过绞对机对退扭放线的绝缘芯线进行S向绞对形成4对双绞线，在绞对过程中，绞合节距控制在15-20mm，绞线的速度为50-60m/min；

(5)将步骤4制得的4对双绞线分别进行铝塑复合带的包覆形成带有内屏蔽层的双绞线；

(6)通过双扭式成缆机将包覆有内屏蔽层的4对双绞线和内骨架进行绞合成缆；

(7)将已成缆芯线的外部包覆一根抗拉尼龙绳，然后在抗拉尼龙绳的外部包覆镀锡铜丝编织带形成带有外屏蔽层的成缆芯线；

(8)将预先制备好的低烟无卤阻燃聚烯烃材料经过烘干后加入到双螺杆挤出机的机筒中进行塑化熔融，并通过机筒内的螺杆将熔料挤入到机头模具中，采用主动放线且张力可调的放线装置对带有外屏蔽层的成缆芯线进行牵引并通过双螺杆挤出机的机头模具，经过机头模具后被低烟无卤阻燃聚烯烃材料包覆形成具有低烟无卤阻燃外护套的高速高屏蔽数据线，将该数据线依次经过活动温控冷却水槽和固定冷水冷却回转箱冷却后再通过风机干燥，采用偏心检测仪对干燥后的数据线进行在线检测；

(9)经检测合格的数据线依次经过储线张力架、收线计米器和交叉网状双轴成圈机进行交叉卷绕成圈包装。

2.如权利要求1所述的一种高速高屏蔽数据线，其特征在于，所述绝缘外径监测仪采用X-Y双轴激光测径仪。

3.如权利要求2所述的一种高速高屏蔽数据线，其特征在于，所述双螺杆挤出机采用定心挤出机头，机头上安装的模具采用半挤管式。
