1.一种用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,包括以下步骤:S1.将熔融石英颗粒球磨成粉末得熔融石英粉;
S2.配制一定浓度的糖溶液作为碳源,与步骤S1所得熔融石英粉以一定物质的量配比混合均匀,烘干;
S3.将步骤S2所得混合物置于高温气氛炉中,在氮气保护下,进行糖热分解;

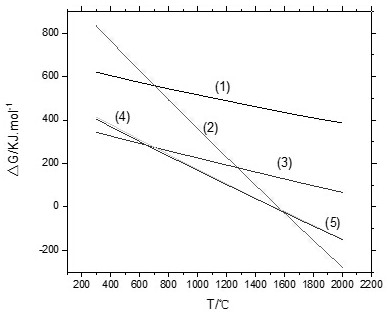

S4.将步骤S3糖热分解所得粉末在真空条件下,通入氮气,进行碳热氮化还原反应;
S5.将步骤S4碳热氮化还原反应所得粉末加热处理,得到所述功能化熔融石英粉。
2.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S1所述熔融石英粉末的粒度不大于0.074mm。
3.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S2所述糖溶液为蔗糖溶液或者果糖溶液,所述糖溶液的浓度为0.35mol/L;更进一步地,S2所述糖溶液为蔗糖溶液。
4.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S2所述糖溶液与熔融石英粉的摩尔配比为1:3,所述烘干温度为70~100℃,烘干时间为20~36 h。
5.根据权利要求4所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S2所述烘干温度为80℃,烘干时间为36 h。
6.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S3所述高温气氛炉的温度控制程序设置为,以10℃/min的升温速率至500~900℃,后保温0.5~1h,更进一步地,所述高温气氛炉温度控制程序设置为,以10℃/min的升温速率至700℃,后保温1h。
7.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S4所述氮气的流速不小于5L/min;所述碳热氮化还原反应采用微波炉作为反应容器,所述微波反应炉温度控制程序设置为,以10℃/min的升温速率至900~1100℃,后保温0.5~1.5h。
8.根据权利要求7所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S4所述氮气流速为5L/min,所述微波反应炉温度控制程序设置为,以10℃/min的升温速率至1050℃,后保温1.5h。
9.根据权利要求1所述的用于石英陶瓷制备的功能化熔融石英粉的制备方法,其特征在于,步骤S5所述马弗炉处理加热温度为600℃,时间为2h。
10.根据权利要求1至9任意一项所述制备方法制备得到的功能化熔融石英粉。
