1.一种大孔介孔镍表面离子印迹聚合物的制备方法，以MMS@MPS，硝酸镍，AM，BDAAT，二甲基丙烯酸乙二醇酯(EGDMA)和AIBN为原料，在氮气保护下进行反应，洗涤未反应的原料、干燥、洗去模板镍离子、水洗至中性、干燥得到大孔介孔镍表面离子印迹聚合物，其特征在于：采用中心复合试验设计方法对RAFT试剂S,S’-二(α,α’-甲基-α”-乙酸)三硫代碳酸酯(BDAAT)的用量、功能单体丙烯酰胺(AM)的用量、反应时间T和引发剂偶氮二异丁腈(AIBN)试剂的用量这四个对印迹聚合物合成影响较大的条件进行优化，从而提高了镍离子的动态吸附容量，并应用于动态吸附分离水溶液中的镍离子；

所述以MMS@MPS，硝酸镍，AM，BDAAT，二甲基丙烯酸乙二醇酯(EGDMA)和AIBN为原料，在氮气保护下进行反应，洗涤未反应的原料、干燥、洗去模板镍离子、水洗至中性、干燥得到大孔介孔镍表面离子印迹聚合物指：将步骤中的MMS@MPS，硝酸镍，AM，BDAAT，二甲基丙烯酸乙二醇酯(EGDMA)和AIBN混合加入至甲醇-水的混合溶液中，其中控制MMS@MPS的浓度为1.5--1 -1 -1

3.5g·L ，镍离子Ni(II)的浓度为0.24-0.34g·L ，AM的浓度为0.85-2.0g·L ，BDAAT的浓度为1.5-3.5g·L-1，EGDMA的浓度为4.95-14.85g·L-1，AIBN的浓度为0.2-0.4g·L-1，甲醇与水的体积比为1:1，并将该混合溶液置于60℃油浴中，氮气保护下，反应4-8h，反应后依次用甲醇、去离子水各洗涤5次，以脱除未反应的丙烯酰胺、偶氮二异丁腈以及未印迹的Ni(II)，真空干燥，然后用盐酸洗去模板离子，并用去离子水洗至中性，再真空干燥获得大孔介孔材料表面离子印迹聚合物Ni(II)-IIP；

所述MMS@MPS的制备方法为：将MMS溶于乙醇中超声，然后MPS加入到混合溶液中，40℃反应12h，其中MMS，乙醇和MPS的质量体积比为0.3g：40mL：2mL；反应后将产物用乙醇洗涤3次，以洗脱未反应的MPS，50℃真空干燥得到MPS修饰的MMS，即MMS@MPS；

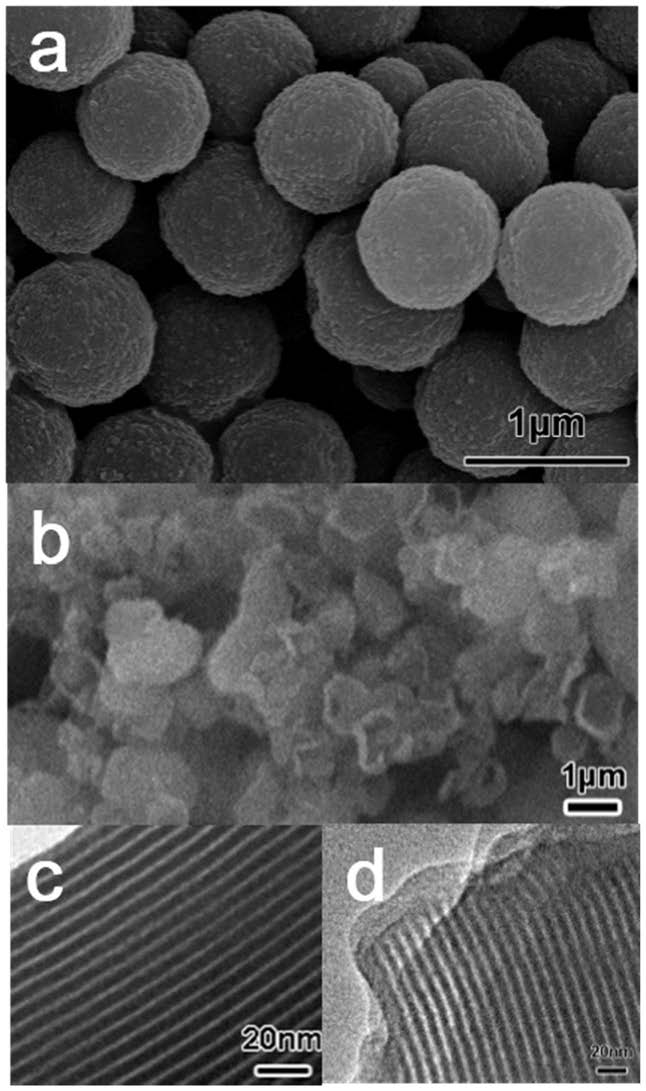

所述MMS的制备方法为：将聚(丙二醇)-嵌-聚(乙二醇)-嵌-聚(丙二醇)，即P123溶于水和盐酸的混合溶液中，35℃搅拌，待P123完全溶解后，加入聚苯乙烯颗粒，逐滴加入正硅酸四乙酯(TEOS)，35℃水浴反应24h，其中P123，H2O，HCl，PS和TEOS的质量体积比为2g：

56.67mL：8.33mL：1g：4.6mL；然后将反应混合物倒入聚四氟乙烯为衬底的不锈钢反应釜中，加盖密封好，移入烘箱中于100℃下陈化24h，所得反应物用水洗涤3次以洗脱未反应的P123、聚苯乙烯和正硅酸四乙酯，干燥后将合成的粉末置于管式炉中，在空气中以1℃·min-1的升温速度缓慢升温，至550℃时恒温6h，得到除去有机组分的大孔介孔二氧化硅材料MMS。

2.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

AM浓度越接近0.145g·L-1，BDAAT浓度越高，则镍离子动态吸附容量越高。

3.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

反应时间T越接近6.3h，BDAAT浓度越高，则镍离子动态吸附容量越高。

4.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

AIBN浓度越接近0.225g·L-1，BDAAT浓度越高，则镍离子动态吸附容量越高。

5.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

AM浓度越接近0.145g·L-1，反应时间T越接近6.3h，则镍离子动态吸附容量越高。

6.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

AM浓度越接近0.145g·L-1，AIBN浓度越接近0.225g·L-1，则镍离子动态吸附容量越高。

7.如权利要求1所述的一种大孔介孔镍表面离子印迹聚合物的制备方法，其特征在于：

反应时间T越接近6.3h，AIBN浓度越接近0.225g·L-1，则镍离子动态吸附容量越高。
