专利号: 2015110206151
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-09-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

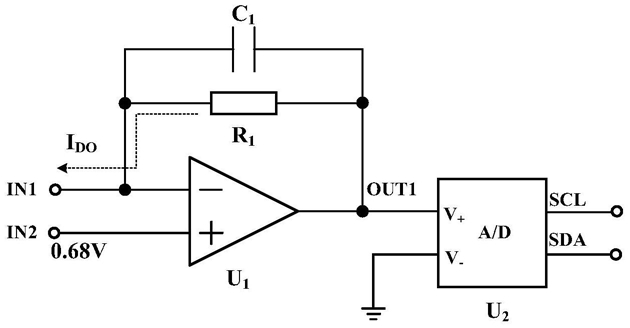

1.一种利用氧电流测量电路的氧电流测量方法,其特征在于:该氧电流测量电路包括运算放大器U1和芯片U2,所述运算放大器U1的反向输入端IN1与溶解氧测量仪中溶解氧传感器的银阳极相连,所述运算放大器U1的正向输入端IN2与0.68V直流电平相连,所述运算放大器U1的输出端OUT1与模数转换器A/D芯片U2的输入端相连;所述模数转换器A/D芯片U2的输出端与溶解氧测量仪中的微处理芯片MCU相连;所述运算放大器U1的反向输入端IN1和输出端OUT1之间并联一电阻R1,电阻R1的两端并联一电容C1,所述氧电流测量方法包括以下步骤:步骤一,溶解氧测量仪的金阴极和银阳极上发生氧化还原反应,消耗待测溶液中的氧气,在氧电流测量电路中产生氧电流IDO;氧电流IDO从IN1流向电阻R1,电阻R1将氧电流IDO转化为电压值供模数转换器A/D芯片U2做电压比较;同时,与电阻R1并联的电容C1为溶解氧传感器提供预极化电压;

步骤二,根据运算放大器U1的虚短、虚断特性,计算出运算放大器U1的输出电压UOUT1,计算公式为:UOUT1=0.68+R1*IDO

其中,IDO取值为30nA~1300nA,R1的值为500KΩ;

步骤三,溶解氧测量仪分别检测无氧水和空气,得到最小电压值UMIN和最大电压值UMAX;

其中最小电压值UMIN对应的溶解氧浓度为0,最大电压值UMAX对应的溶解氧浓度为20mg/L;

步骤四,根据最小电压值UMIN和最大电压值UMAX计算待测溶液中溶解氧浓度DO,计算公式为:

2.根据权利要求1所述的氧电流测量方法,其特征在于:对待测溶液测量溶解氧浓度时,多次测量取平均值,且每次测量前均将测量仪重新通电。
