专利号: 2015110207544
申请人: 郑景文
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

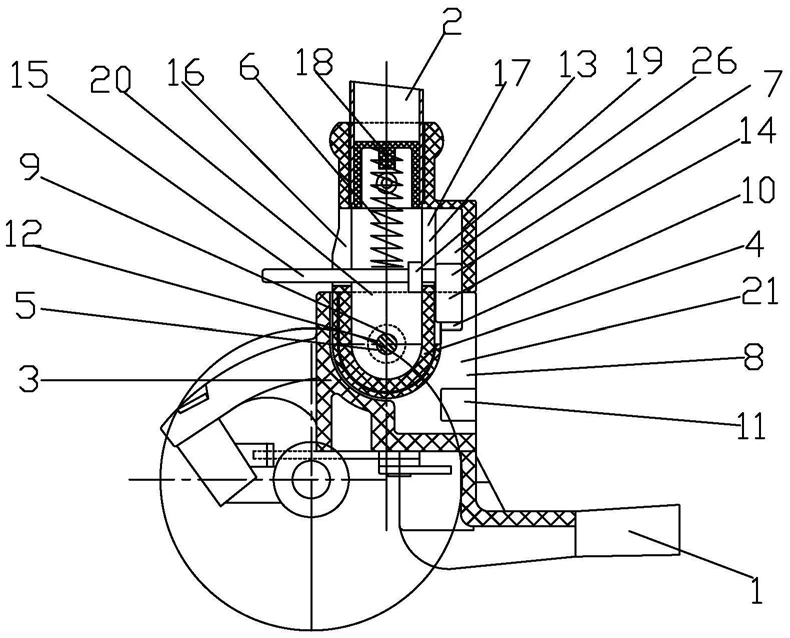

1.折叠滑板车的使用方法,.折叠滑板车包括有滑板(1)、车把立管(2)、折叠座(3)、折叠接头(4)、铰轴(5)、弹簧(6)以及折叠栓(7);折叠座(1)设有摆动槽(8)、外铰孔(9)、竖起槽(10)以及折叠槽(11),折叠接头(4)设有内铰孔(12)以及导向孔(13);折叠栓(7)包括有插栓(14)以及手把(15),手把(15)设有导向板(19),导向孔(13)包括有前导向孔(16)以及后导向孔(17),折叠接头(4)设有上弹簧座(18),摆动槽(8)设有上摆动口(20)以及后摆动口(21);竖起槽(10)包括有左竖起槽(22)以及右竖起槽(23),折叠槽(11)包括有左折叠槽(24)以及右折叠槽(25);其特征在于:所述的折叠滑板车的使用方法是:车把立管(2)折叠定位时,折叠接头(4)为折叠状态,折叠接头(4)为折叠状态时,折叠栓(7)在弹簧(6)的弹力作用下插入折叠座(3)的折叠槽(11)内,利用将折叠栓(7)将折叠接头(4)与折叠座(3)栓在一起,利用弹簧(6)的弹力将折叠栓(7)压在折叠槽(11)内,使折叠接头(4)不能摆动,实施车把立管(2)的折叠以及定位;车把立管(2)竖起定位时,折叠接头(4)为竖起状态,折叠接头(4)为竖起状态时,折叠接头(4)与折叠座(3)的前实体接触,使折叠接头(4)不能向前摆动,折叠栓(7)在弹簧(6)的弹力作用下插入折叠座(3)的竖起槽(10)内,利用将折叠栓(7)将折叠接头(4)与折叠座(3)栓在一起,利用弹簧(6)的弹力将折叠栓(7)压在竖起槽(10)内,使折叠接头(4)不能向后摆动,实施车把立管(2)的竖起以及定位。

2.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的车把立管(2)折叠定位时,手抓折叠栓(7)的手把(15)牵引折叠栓(7)克服弹簧(6)的弹力沿折叠接头(4)的导向孔(13)向上移动,折叠栓(7)的插栓(14)跟随手把(15)向上移动,插栓(14)离开折叠座(3)的竖起槽(10)后,手牵引折叠接头(4)向后摆动,折叠接头(4)摆动到设定的折叠位置时,插栓(14)正好对着折叠座(3)的折叠槽(11),手放开手把(15),手把(15)在弹簧(6)弹力的作用下带动插栓(14)插入折叠座(3)的折叠槽(11),实施折叠接头(4)的折叠以及定位。

3.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的车把立管(2)竖起定位时,手抓折叠栓(7)的手把(15)牵引折叠栓(7)克服弹簧(6)的弹力沿折叠接头(4)的导向孔(13)向后移动,折叠栓(7)的插栓(14)跟随手把(15)向后移动,插栓(14)离开折叠座(3)的折叠槽(11)后,手牵引折叠接头(4)向上摆动,折叠接头(4)摆动到设定的竖起位置时,插栓(14)正好对着折叠座(3)的竖起槽(10),手放开手把(15),手把(15)在弹簧(6)弹力的作用下带动插栓(14)插入折叠座(3)的竖起槽(10),实施折叠接头(4)的竖起以及定位。

4.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的车把立管(2)折叠时,折叠接头(4)由上摆动口(20)向后摆动口(21)摆动;车把立管(2)竖起时,折叠接头(4)由后摆动口(21)向上摆动口(20)摆动。

5.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的弹簧(6)为压缩弹簧,弹簧(6)处于被压缩状态。

6.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的弹簧(6)的弹力方向与铰轴(5)的轴线垂直。

7.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的折叠座(1)的竖起槽(10)中心线与铰轴(5)轴线的水平面垂直,折叠座(1)的折叠槽(11)的中心线与铰轴(5)轴线的水平面平行。

8.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的折叠接头(4)折叠时,插栓(14)的中心线与折叠槽(11)的中心线平行,使插栓(14)能插入折叠槽(11)内。

9.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的折叠接头(4)竖起时,插栓(14)的中心线与竖起槽(10)的中心线平行,使插栓(14)能插入竖起槽(10)内。

10.根据权利要求1所述的折叠滑板车的使用方法,其特征在于:所述的折叠接头(4)竖起时,折叠栓(7)的插栓(14)插在折叠座(3)的左竖起槽(22)以及右竖起槽(23)内,插栓(14)与左竖起槽(22)以及右竖起槽(23)动配合连接;或者,折叠接头(4)折叠时,折叠栓(7)的插栓(14)插在折叠座(3)的左折叠槽(24)以及右折叠槽(25)内,插栓(14)与左折叠槽(24)以及右折叠槽(25)动配合连接。
