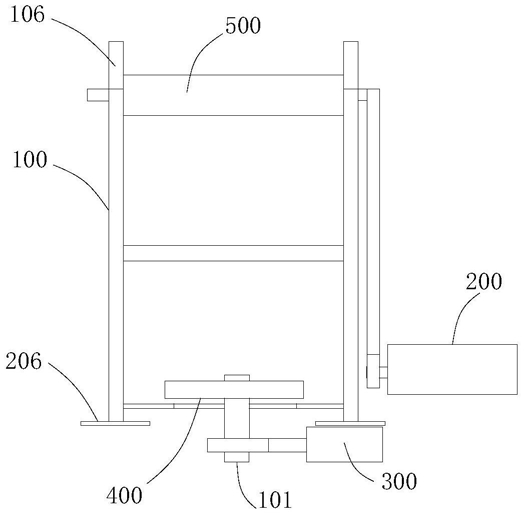

1.一种新型线缆牵引架，其特征在于，包括牵引架主体、牵引滚筒、第一动力单元以及第二动力单元，其中：

所述牵引架主体包括多根金属型材，所述多根金属型材搭建制成框架结构；所述牵引滚筒位于所述牵引架主体的顶部位置，且所述牵引滚筒的轴线横向设置；所述牵引滚筒设置有连接部，所述第一动力单元的输出端连接所述牵引滚筒的连接部，所述第一动力单元驱动所述牵引滚筒绕其轴线相对于所述牵引架主体转动；

所述新型线缆牵引架还包括水平设置的底座，所述底座为板状结构，所述底座上安装有转轴，所述转轴垂直于所述底座的板面设置，所述转轴与所述牵引架主体之间设置有支撑杆，所述支撑杆的一端连接所述牵引架主体，其另一端转动连接所述转轴，所述转轴可绕其自身轴线相对于所述支撑杆转动；所述第二动力单元的输出端固定连接所述转轴，用于驱动所述转轴转动，令所述底座与所述转轴同步转动；所述转轴包括第一转轴部以及第二转轴部，所述第一转轴部与所述第二转轴部插装连接，所述第一转轴部固定连接所述底座，所述第一转轴部相对于所述第二转轴部沿其轴向方向往复滑动，令所述底座同步升降运动；

所述牵引架主体包括相对设置的两个牵引侧架，所述牵引侧架包括相对设置的两根立杆以及包括设置于所述两根立杆之间的两根连接杆，所述连接杆分别垂直于所述两根立杆；所述两根立杆分别与所述两根连接杆中的第一连接杆转动连接，所述立杆与所述第一连接杆的转动连接的轴线与所述牵引滚筒的轴线平行；两个所述牵引侧架之间通过横杆固定连接，所述牵引滚筒位于所述两个牵引侧架的顶部位置，且所述牵引滚筒的两端分别与对应的所述牵引侧架转动连接；

所述牵引侧架具有支撑部以及安装部，所述支撑部的立杆与所述安装部的对应的立杆可拆卸连接，所述支撑部用于支撑所述安装部，所述安装部用于安装所述牵引滚筒；

所述两根连接杆中的第二连接杆为伸缩杆，所述第一连接杆位于所述第二连接杆与所述牵引滚筒之间。

2.根据权利要求1所述的新型线缆牵引架，其特征在于，所述支撑部的立杆与所述安装部的对应的立杆之间通过螺纹套筒连接，所述螺纹套筒具有内螺纹，所述支撑部的立杆与所述安装部的立杆分别设置有外螺纹，所述内螺纹与所述外螺纹相匹配。

3.根据权利要求1所述的新型线缆牵引架，其特征在于，所述牵引侧架的底部还安装有固定板，所述固定板的底部具有橡胶层，所述固定板分别与所述立杆固定连接。

4.根据权利要求1－3任一项所述的新型线缆牵引架，其特征在于，所述新型线缆牵引架还包括辅助牵引筒，所述辅助牵引筒与所述牵引架主体转动连接，所述辅助牵引筒的轴线与所述牵引滚筒的轴线平行，所述辅助牵引筒的高度低于所述牵引滚筒的高度。

5.根据权利要求4所述的新型线缆牵引架，其特征在于，所述新型线缆牵引架还包括定位架，所述定位架与所述牵引架主体固定连接，所述定位架包括定位轴以及多个定位部，所述定位轴与所述牵引滚筒的轴线平行，所述定位部安装于所述定位轴上，所述多个定位部沿所述定位轴的轴线方向间隔设置；相邻的两个所述定位部之间形成用于容纳线缆的凹槽，所述定位部用于限制所述线缆沿所述牵引滚筒的轴向方向的移动。

6.根据权利要求5所述的新型线缆牵引架，其特征在于，所述第二动力单元通过传动组件连接所述定位轴，驱动所述定位轴绕其自身轴线转动，令所述定位部同步转动。

7.根据权利要求6所述的新型线缆牵引架，其特征在于，所述定位架包括相对设置的两个定位杆，所述两个定位杆转动连接所述定位轴，所述两个定位杆分别位于所述定位轴的两端，且所述定位杆的顶端高于所述牵引滚筒，所述定位杆用于限制线缆沿所述牵引滚筒的轴线方向的运动。
