专利号: 2015110265446
申请人: 常州机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

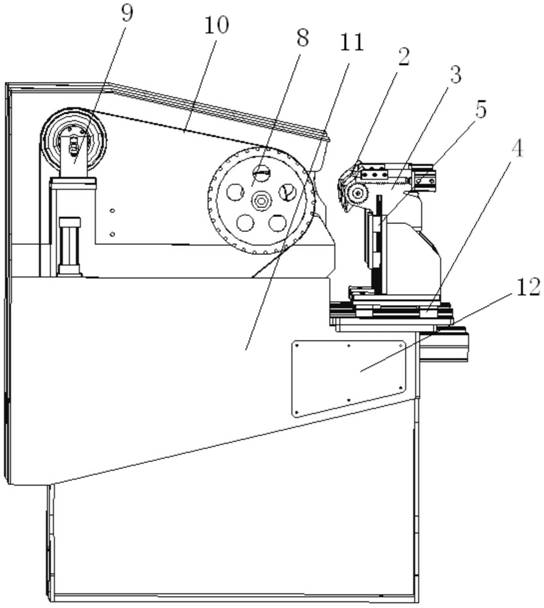

1.一种多功能自动数控抛磨机,包括机座,其特征在于:所述的机座上设置有抛磨轮、涨紧机构、磨带、横向行走机构、纵向行走机构、翻转机构以及夹紧机构;所述的夹紧机构具有定位座;加工工件压紧固定在定位座上;所述的翻转机构控制工件进行角度转动;所述的纵向行走机构带动夹紧机构以及加工工件上下移动;所述的横向行走机构带动夹紧机构以及加工工件水平移动;所述的磨带与抛磨轮外圈接触;抛磨轮带动磨带快速转动;所述的涨紧机构控制磨带的涨紧和快速更换;所述的夹紧机构包括固定板、翻转支撑架、定位座以及夹紧气爪;所述的夹紧气爪的一端连接气爪气缸;所述的翻转支撑架罩于夹紧气爪上;翻转支撑架具有横梁;翻转支撑架的端面具有孔;该孔用于与翻转机构的翻转齿轮连接;所述的定位座固定在翻转支撑架上;所述的固定板将翻转支撑架、定位座以及夹紧气爪固定连接;

所述的翻转机构包括齿条导轨、齿条、翻转齿轮以及翻转气缸;所述的齿条设置于齿条导轨内;齿条的一端连接翻转气缸;齿条的另一端与翻转齿轮相啮合;所述的翻转齿轮与翻转支撑架相连接并带动夹紧机构进行角度转动。

2.如权利要求1所述的多功能自动数控抛磨机,其特征在于:所述的纵向行走机构包括纵向导轨以及与纵向导轨相连接的纵向导向柱;所述的纵向导向柱设置在机座上。

3.如权利要求1所述的多功能自动数控抛磨机,其特征在于:所述的横向行走机构包括横向导轨以及与横向导轨相连接的横向导向柱;所述的横向导向柱设置在机座上。

4.如权利要求1所述的多功能自动数控抛磨机,其特征在于:所述的机座下部设置有吸尘器接口。

5.如权利要求1所述的多功能自动数控抛磨机,其特征在于:所述的抛磨轮、涨紧机构与磨带组成滑轮组。
