专利号: 2015110353485
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2025-04-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

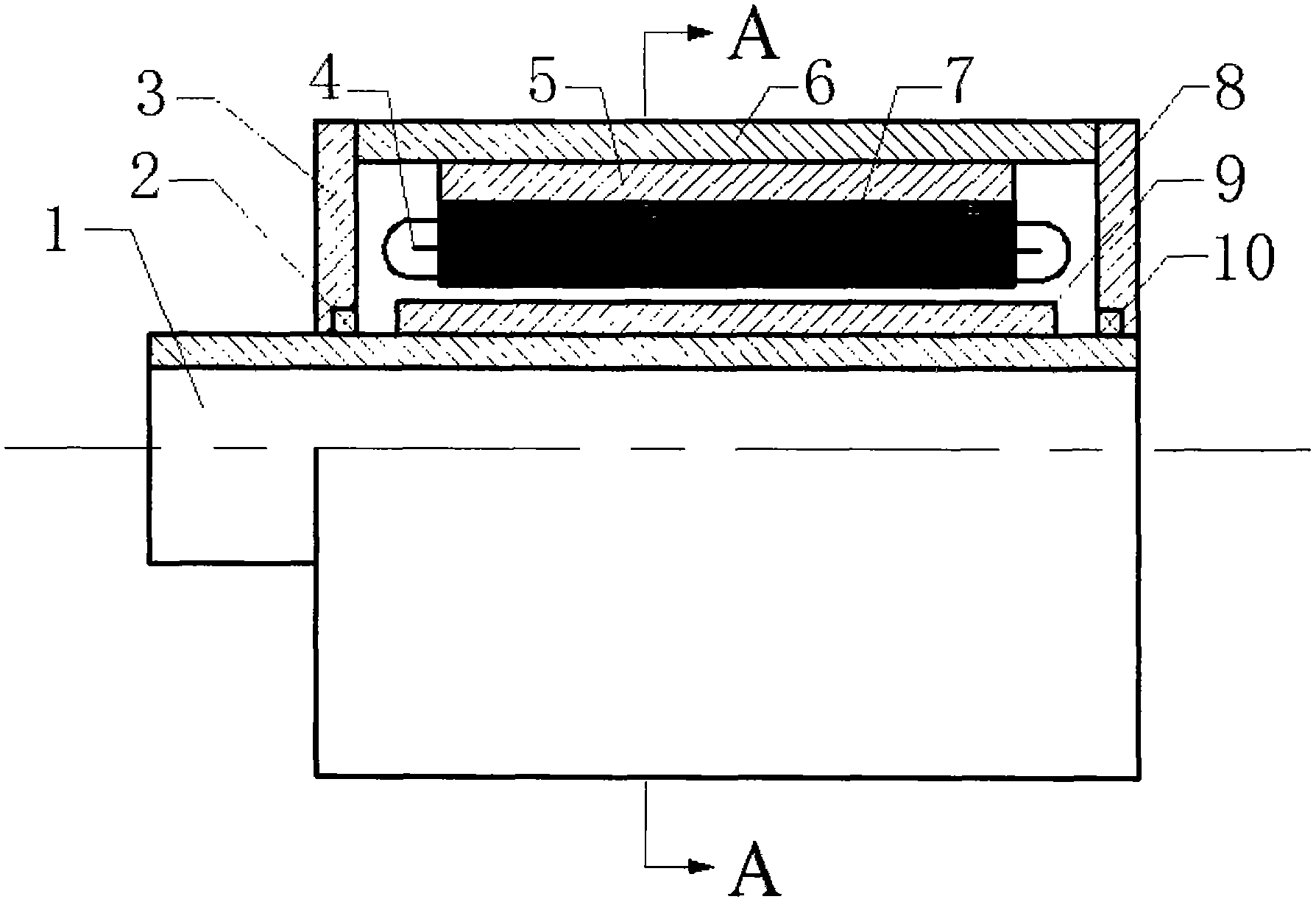

1.一种同时测量旋转角速度、角加速度的轴套型发电机,包括左端盖及轴承、机壳、隔磁枕套、定子铁心、永磁磁钢、输出绕组、霍尔元件、转子绕组、铁磁轴套、右端盖及轴承;

其特征在于:所述铁磁轴套一端穿过左端盖轴承后,通过左端盖与机壳固定,另一端穿过右端盖轴承后,通过右端盖与机壳固定;所述转子绕组为圆筒形整体绕组,同心地固定在铁磁轴套的外侧,且转子绕组为短路连接;所述隔磁枕套同心地固定在机壳的内侧;所述定子铁心为环扇形分体结构,固定在隔磁枕套的内侧,各分体之间存在夹槽,且部分分体另设有绕组槽;所述永磁磁钢和霍尔元件固定在定子铁心各分体之间的夹槽中;所述输出绕组为两组单相绕组,分别嵌放在定子铁心分体的绕组槽中。

2.根据权利要求1所述的一种同时测量旋转角速度、角加速度的轴套型发电机,其特征在于:所述定子铁心的分体数为八个,对应的定子铁心夹槽数为八个,八个夹槽在空间上为非均匀分布。

3.根据权利要求1所述的一种同时测量旋转角速度、角加速度的轴套型发电机,其特征在于:所述永磁磁钢为六块,霍尔元件为两个,分别固定在定子铁心分体之间的夹槽中,且排放顺序为霍尔元件-永磁磁钢-永磁磁钢-永磁磁钢-霍尔元件-永磁磁钢-永磁磁钢-永磁磁钢。

4.根据权利要求1所述的一种同时测量旋转角速度、角加速度的轴套型发电机,其特征在于:所述固定在定子铁心分体夹槽中的永磁磁钢,磁极顺序依次为SN-NS-SN-NS-SN-NS。

5.根据权利要求1所述的一种同时测量旋转角速度、角加速度的轴套型发电机,其特征在于:所述两个霍尔元件相邻的四个定子铁心分体不设有绕组槽,另外四个定子铁心设有绕组槽。

6.根据权利要求1所述的一种同时测量旋转角速度、角加速度的轴套型发电机,其特征在于:定子铁心采用硅钢片叠制而成,输出绕组和转子绕组采用电磁漆包线绕制而成,隔磁枕套采用非铁磁材料制成。
