专利号: 2015200777212
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

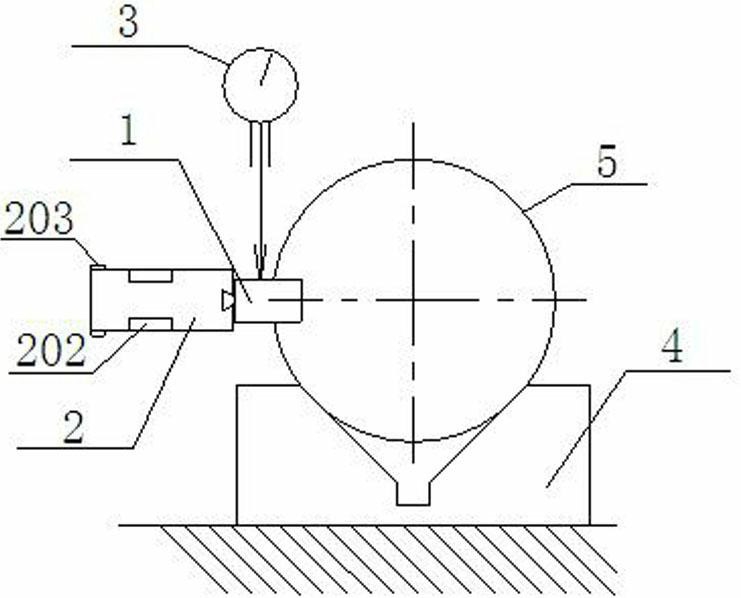

1. 一种轴件键槽对称度检测找平装置,其特征在于:包括塞入键槽的匹配定位块、固定和支撑轴件的V型块、指示表以及调节定位套;所述定位块一端塞入检测的键槽中,其另一相背端和调节定位套固定连接;所述调节定位套装配有沿该定位块和该调节定位套连线方向的水准器。

2.根据权利要求1所述轴件键槽对称度检测找平装置,其特征在于:所述水准器为条式水准器。

3. 根据权利要求1所述轴件键槽对称度检测找平装置,其特征在于:所述调节定位套上的水准器为一对,且彼此上、下对称布置。

4. 根据权利要求2或3所述轴件键槽对称度检测找平装置,其特征在于:所述水准器镶嵌在调节定位套上。

5.根据权利要求1所述轴件键槽对称度检测找平装置,其特征在于:所述定位块装配有导轨,对应在调节定位套装配有匹配的导槽。

6.根据权利要求5所述轴件键槽对称度检测找平装置,其特征在于:所述导轨为燕尾槽型导轨,所述导槽对应为燕尾槽型导槽。

7. 根据权利要求1所述轴件键槽对称度检测找平装置,其特征在于:所述调节定位套上装配有橡胶垫。
