专利号: 2015202372352
申请人: 何春旺
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

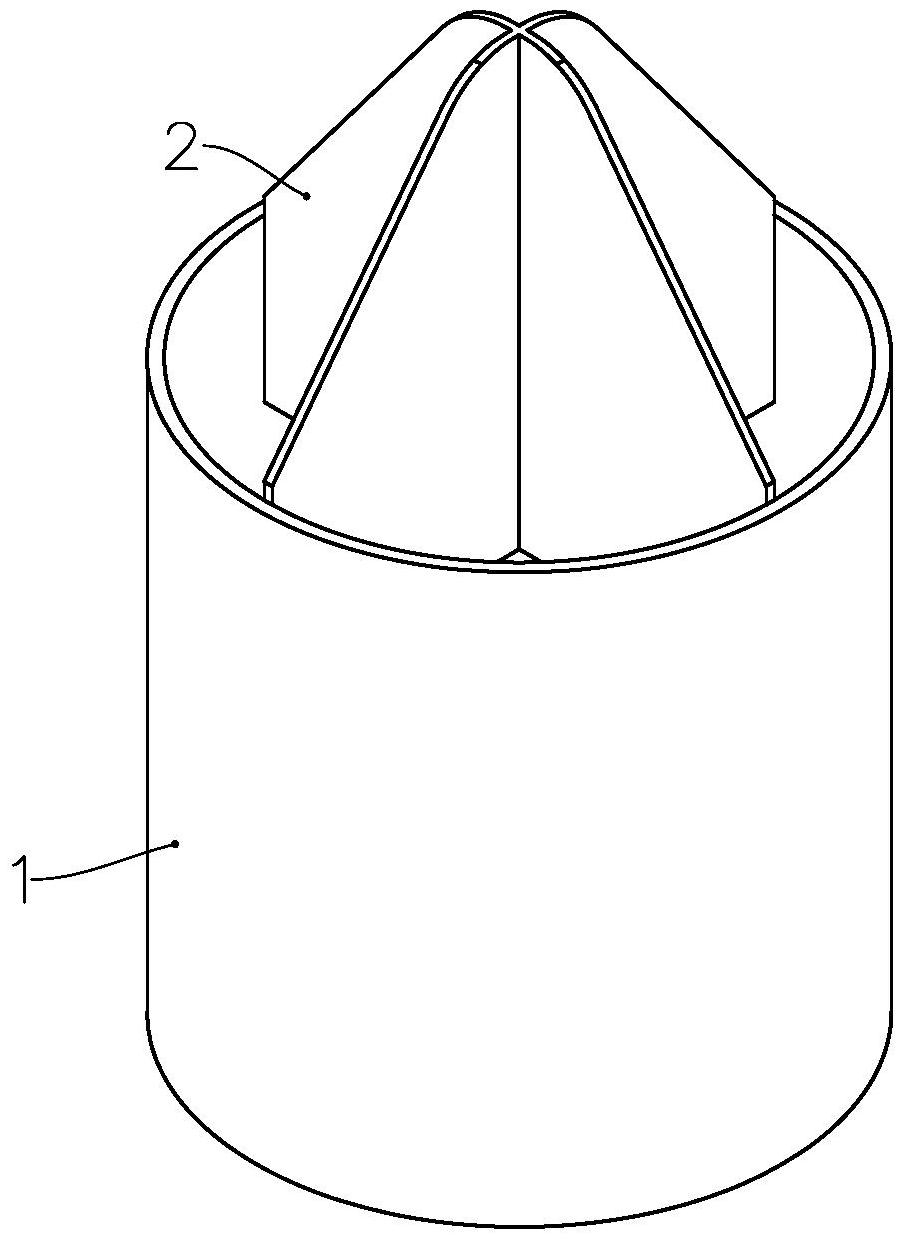

1.涵道动力装置,包括具有圆周壁的涵道和位于所述涵道内并与其同轴的旋翼,所述涵道包括位于进风口端的唇口、主体部分和位于出风口端的尾部,所述旋翼具有两片以上的桨叶;

其特征在于:

导流板,设置在所述唇口处,并从所述唇口沿所述涵道的轴线方向远离所述涵道而延伸。

2.根据权利要求1所述的涵道动力装置,其特征在于:所述导流板设置为多个,并沿所述轴线对称分布。

3.根据权利要求2所述的涵道动力装置,其特征在于:所述导流板在所述轴线处相交。

4.根据权利要求3所述的涵道动力装置,其特征在于:在距离所述涵道最远的位置,所述导流板的顶端设置为弧形。

5.根据权利要求3所述的涵道动力装置,其特征在于:沿远离所述涵道的方向,所述导流板的外侧边逐渐靠近所述轴线。

6.根据权利要求5所述的涵道动力装置,其特征在于:所述导流板的外侧边相对所述轴线沿小于60度且大于15度的角度倾斜。

7.根据权利要求1至6任一项所述的涵道动力装置,其特征在于:所述导流板包括在所述涵道内的延伸部分,沿所述轴线方向,所述延伸部分的端部距所述旋翼有一距离。

8.根据权利要求1至6任一项所述的涵道动力装置,其特征在于:所述导流板沿所述轴线螺旋状延伸,且螺旋方向与所述旋翼的旋转方向相对。

9.根据权利要求1至6任一项所述的涵道动力装置,其特征在于:所述导流板与所述涵道一体成型。

10.飞行器,包括其上设置有涵道动力装置的机架,所述涵道动力装置包括具有圆周壁的涵道和位于所述涵道内并与其同轴的旋翼,所述涵道包括位于进风口端的唇口、主体部分和位于出风口端的尾部,所述旋翼具有两片以上的桨叶;

其特征在于:

导流板,设置在所述唇口处,并从所述唇口沿所述涵道的轴线方向远离所述涵道而延伸。
