专利号: 2015203620858
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

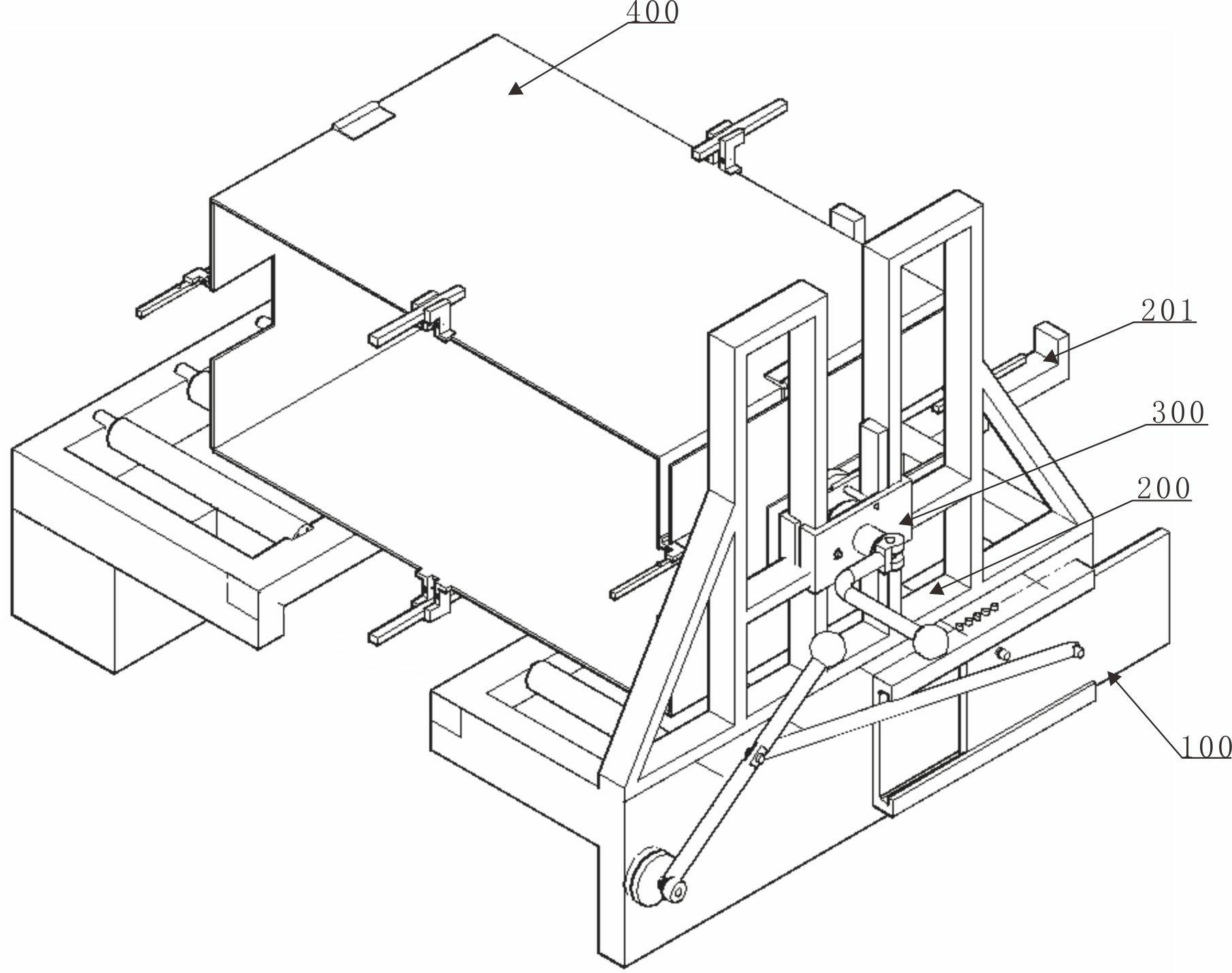

1.纸箱成型操作机构,其特征在于:包括操纵机构、平面凸轮机构和若干组拉绳;操纵机构包括固定在所述机架上的操作杆和一根与平面凸轮连接的拉杆;平面凸轮机构包括固定在所述机架上的平面凸轮座,卡装在所述平面凸轮座上、并能沿平面凸轮座滑动的平面凸轮和若干设置在平面凸轮具有的曲面槽上的滚子;至少一组拉绳两端分别与纸箱成型装置和一个滚子连接;其余组拉绳两端均分别与一个滚子和至少两个机械爪连接。

2.根据权利要求1所述的纸箱成型操作机构,其特征在于:所述平面凸轮机构设置有五个滚子,其中,一组拉绳的一端与所述纸箱成型装置连接,其余四组拉绳的一端分别与一对机械爪连接;每一组拉绳至少包括两根拉绳,每根拉绳设置于一外线管内;位于平面凸轮座上端的外线管通过固定件固定在平面凸轮座上。

3.根据权利要求2所述的纸箱成型操作机构,其特征在于:所述平面凸轮机构的平面凸轮上设置有与所述滚子数目相匹配的用于滚子运动的曲面槽,所述滚子安装在所述平面凸轮的曲面槽里。

4.根据权利要求3所述的纸箱成型操作机构,其特征在于:每一条曲面槽均具有一曲面段;通过拉绳与纸箱成型装置连接的滚子设置在最左端或最右端曲面段位于的曲面槽上;临近最右端或最左端的两个曲面段所在曲面槽上固定有控制纸箱同一侧封口的滚子;

其余两条曲面槽上固定纸箱另一侧封口的滚子。
