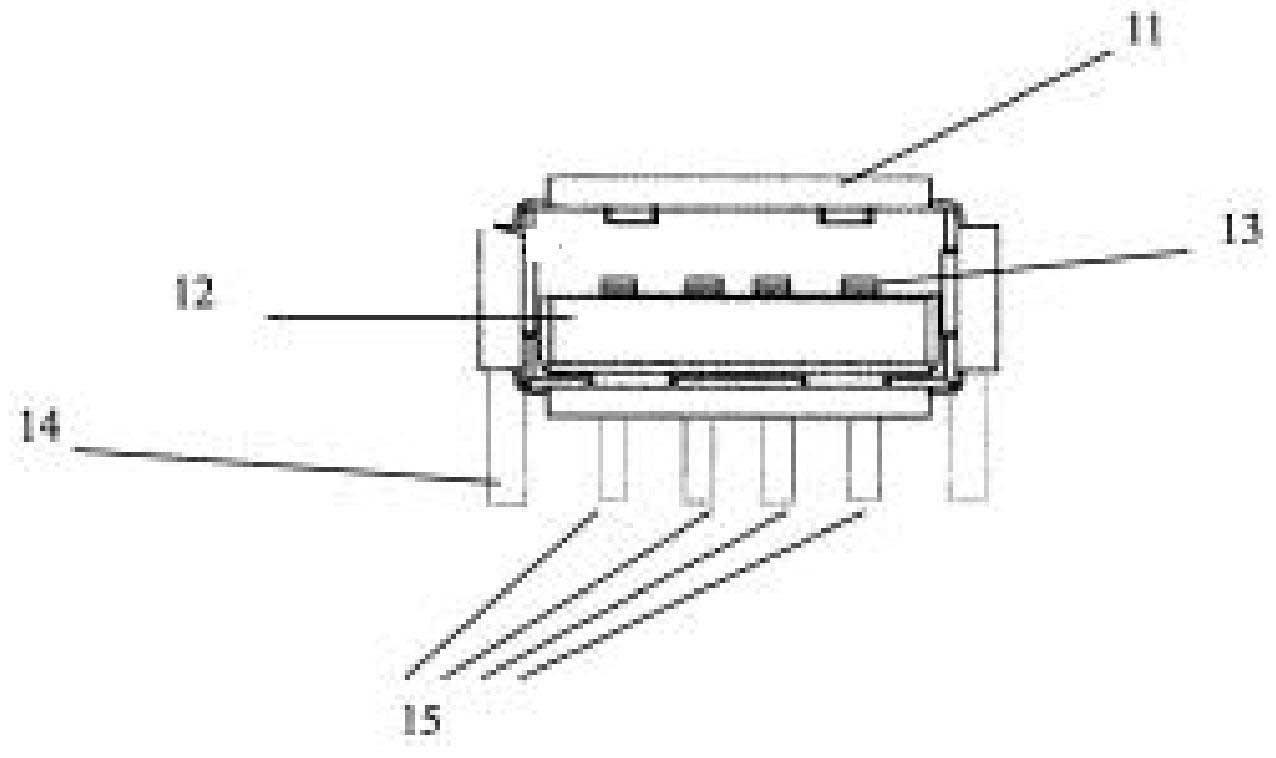

1.一种USB插座,包括至少一个USB接口(4),其特征在于,还包括:
整流滤波单元(1),其电压输入端接收交流电,并将交流电整流、滤波成直流电后输出;
变压单元(2),其电压输入端接收所述直流电,电压输出端与每一所述USB接口(4)的电源输入端口耦接,并将所述电压输入端的输入电压变压为供电电压后输出;
稳压单元(3),其稳压输入端接收所述供电电压,根据所述供电电压的变化对所述输入电压进行调整,使所述供电电压保持稳定。
2.根据权利要求1所述的USB插座,其特征在于,所述稳压单元(3)包括反馈电路(31)和开关电路(32);
所述反馈电路(31),其稳压输入端接收所述供电电压,并将所述供电电压的变化信号反馈至所述开关电路(32);
所述开关电路(32),接收所述变化信号并根据所述变化信号对自身输出的脉冲电压信号进行调整,并将所述脉冲电压信号输入所述变压单元(2)的电压输入端,与所述直流电叠加后作为所述输入电压,使所述供电电压保持稳定。
3.根据权利要求2所述的USB插座,其特征在于,所述反馈电路(31)包括第一电阻(R11)、第二电阻(R12)、第三电阻(R14)、第四电阻(R15)、第二电容(C9)、第三电容(C4)、第一稳压管(TVS1)、以及光耦芯片(U2);所述开关电路(32)包括PWM控制芯片(U1);
所述第二电阻(R12)的一端、所述第三电阻(R14)的一端同时与所述变压单元(2)的供电电压的正向输出端耦接,所述第一电阻(R11)的一端与所述第二电阻(R12)的另一端耦接,所述第一电阻(R11)的另一端同时与所述第二电容(C9)的一端以及所述第一稳压管(TVS1)的负极耦接,所述第二电容(C9)的另一端同时与所述第三电阻(R14)的另一端、所述第四电阻(R15)的一端以及所述第一稳压管(TVS1)的正极耦接,所述第四电阻(R15)的另一端与所述第一稳压管(TVS1)的正极耦接后接地;
所述光耦芯片(U2)的发光器与所述第一电阻(R11)并联,所述光耦芯片(U2)的受光器与所述第三电容(C4)并联,所述光耦芯片(U2)的受光器的输出端接地;
所述PWM控制芯片(U1)的变化信号采集引脚与所述光耦芯片(U2)的受光器的输入端耦接,所述PWM控制芯片(U1)的脉冲电压信号输出引脚与所述变压单元(2)的电压输入端耦接。
4.根据权利要求3所述的USB插座,其特征在于,所述变压单元(2)包括变压器(T1)和整流滤波支路(21);
所述变压器(T1)的原边绕组即为所述变压单元(2)的电压输入端,其一端用于接收所述直流电,另一端用于接收所述脉冲电压信号,所述直流电和所述脉冲电压信号叠加后形成所述输入电压;所述变压器(T1)的副边绕组根据所述输入电压生成耦合电压;
所述整流滤波支路(21),接收所述耦合电压,并将所述耦合电压整流、滤波处理后作为所述供电电压输出。
5.根据权利要求4所述的USB插座,其特征在于,所述整流滤波支路(21)包括第五电阻(R9)、第六电阻(R10)、第四电容(C6)、第五电容(C7)、第六电容(C8)、第五二极管(D4)以及第六二极管(D5);
所述变压器(T1)的副边绕组的一端与同时与所述第五二极管(D4)以及所述第六二极管(D5)的正极耦接,所述变压器(T1)的副边绕组的另一端接地;所述第五电阻(R9)与所述第四电容(C6)串联后与所述第五二极管(D4)以及所述第六二极管(D5)并联,所述第五电容(C7)的一端同时与所述第五二极管(D4)以及所述第六二极管(D5)的负极耦接,所述第五电容(C7)的另一端接地,所述第六电容(C8)以及所述第六电阻(R10)与所述第五电容(C7)并联,输出所述供电电压。
6.根据权利要求5所述的USB插座,其特征在于,所述第五电容(C7)和所述第六电容(C8)均为固态电容。
7.根据权利要求1-6任一所述的USB插座,其特征在于,所述整流滤波单元(1)包括由第一二极管(D1)、第二二极管(D2)、第三二极管(D3)、第四二极管(D4)组成的桥式电路和第一电容(C2);
所述第一二极管(D1)的正极与所述第四二极管(D4)的负极耦接作为所述桥式电路的第一端,所述第一二极管(D1)的负极与所述第二二极管(D2)的负极耦接作为所述桥式电路的第二端,所述第二二极管(D2)的正极与所述第三二极管(D3)的负极耦接作为所述桥式电路的第三端,所述第三二极管(D3)的正极与所述第四二极管(D4)的正极耦接作为所述桥式电路的第四端;
所述桥式电路的第一端和第三端用于接收所述交流电,所述桥式电路的第二端与所述第一电容(C2)的一端耦接后向所述变压单元(2)输出所述直流电;所述桥式电路的第四端与所述第一电容(C2)的另一端耦接后接地。
8.根据权利要求7所述的USB插座,其特征在于,所述第一二极管(D1)、第二二极管(D2)、第三二极管(D3)、第四二极管(D4)均为肖特基二极管,所述第一电容(C2)为固态电容。
