专利号: 2015204966340
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

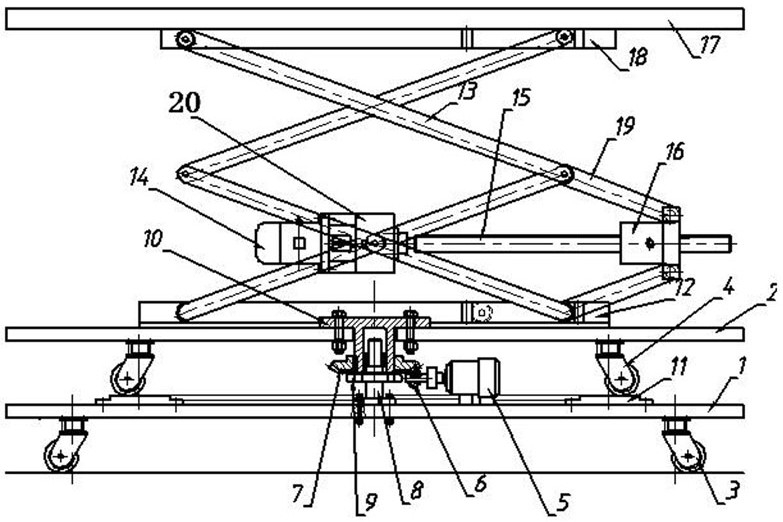

1.一种可升降旋转舞台,其特征在于:所述舞台包括下底盘(1)、上底盘(2)和台面盘(17),所述上底盘(2)通过驱动旋转机构和旋转支撑机构设置在下底盘(1)的上方,所述台面盘(17)通过至少一级剪叉机构(13)设置在上底盘(2)上方,所述剪叉机构(13)通过丝杠转换机构与减速电机(14)连接。

2.根据权利要求1所述可升降旋转舞台,其特征在于:所述驱动旋转机构主要由套筒状的法兰盘(10)、轴杆状的旋转支撑轴(8)和驱动电机(5)组成,所述法兰盘(10)固定在上底盘(2)上、且开口端向下延伸,在法兰盘(10)的下部外周上套装有大锥齿轮(7),所述旋转支撑轴(8)固定在下底盘(1)上、且轴杆部向上延伸,所述旋转支撑轴(8)通过向心轴承插装在法兰盘(10)的内孔内,旋转支撑轴(8)上装配有对法兰盘(10)限位的轴端螺母(9),所述驱动电机(5)固定在下底盘(1)上,驱动电机(5)的输出轴上连接有匹配、啮合大锥齿轮(7)的小锥齿轮(6)。

3.根据权利要求1所述可升降旋转舞台,其特征在于:所述旋转支撑机构主要由多个万向轮(4)和导向圈轨(11)组成,所述多个万向轮(4)以驱动旋转机构为圆心间隔设置在上底盘(2)的底面,所述导向圈轨(11)为环状结构,导向圈轨(11)以驱动旋转机构为圆心设置在下底盘(1)的顶面、且设置位置与上底盘(2)上的万向轮(4)的旋转轨迹相对应。

4.根据权利要求1或3所述可升降旋转舞台,其特征在于:所述旋转支撑机构设置在上底盘(2)半径的中部或中部以外区域。

5.根据权利要求1、2或3所述可升降旋转舞台,其特征在于:所述下底盘(1)的底部设有多个万向轮(3)。

6.根据权利要求1、2或3所述可升降旋转舞台,其特征在于:所述上底盘(2)的顶面固定有底盘衬板(12),所述底盘衬板(12)用于铰接剪叉机构(13)的剪叉底部的一端,底盘衬板(12)上设有供剪叉机构(13)的剪叉底部的另一端滑动的滑槽。

7.根据权利要求1所述可升降旋转舞台,其特征在于:所述台面盘(17)的底面固定有台面衬板(18),所述台面衬板(18)用于铰接剪叉机构(13)的剪叉顶部的一端,台面衬板(18)上设有供剪叉机构(13)的剪叉顶部的另一端滑动的滑槽。

8.根据权利要求1所述可升降旋转舞台,其特征在于:所述丝杠转换机构主要由丝杠(15)、丝杠螺母(16)和连杆臂(19)组成,所述丝杠(15)以螺纹方式穿装在丝杠螺母(16)内,丝杠(15)的一端端部通过联轴器与减速电机(14)的输出轴连接,所述丝杠螺母(16)上铰接至少一组连杆臂(19),每组连杆臂(19)对应铰接在一级剪叉机构(13)的上、下端部的撑杆上;所述减速电机(14)固定在丝杠转换机构所对应剪叉机构(13)的中部横梁(20)上。
