专利号: 2015210425690
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

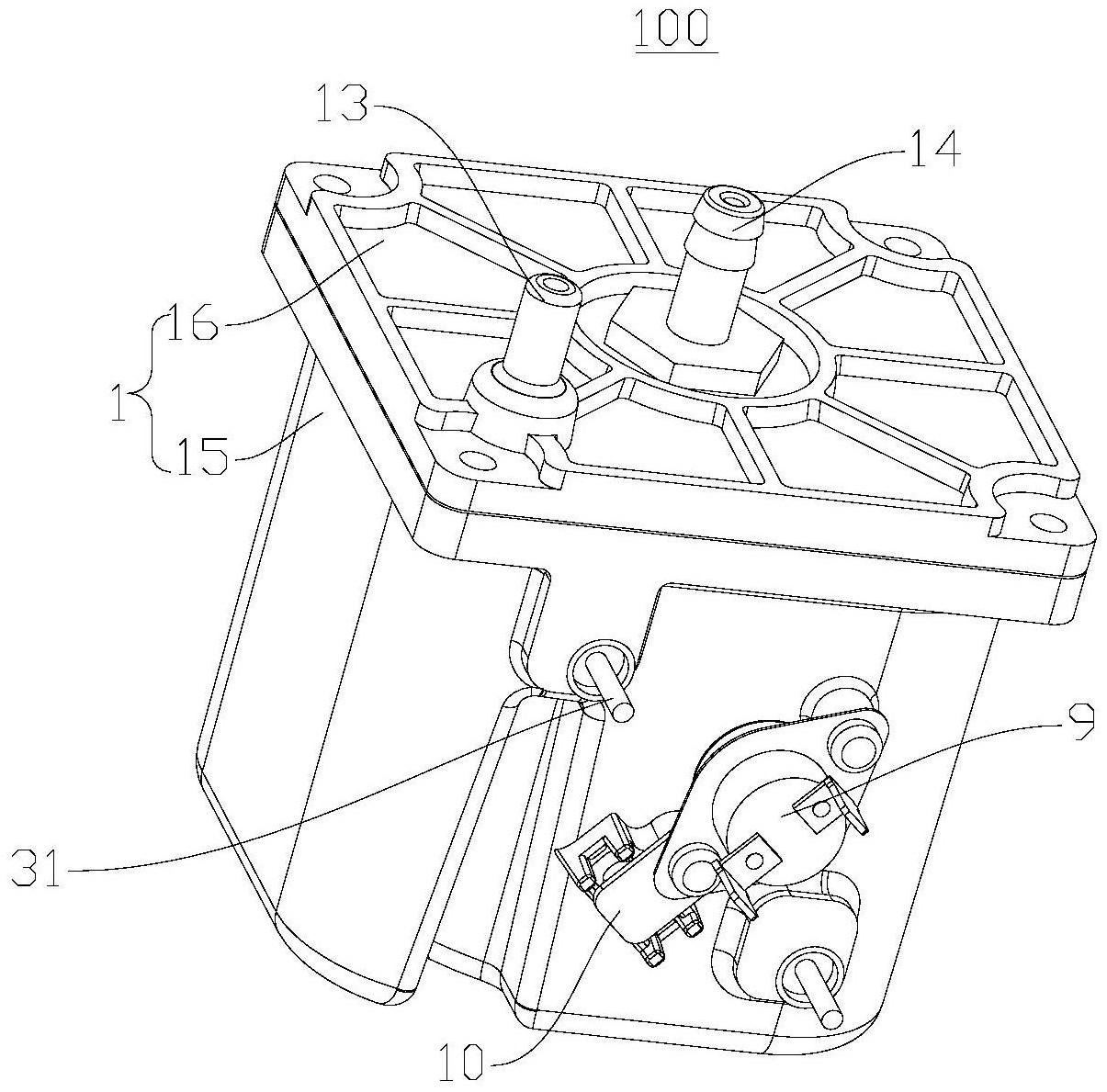

1.一种蒸汽发生器,其特征在于,包括:

壳体,所述壳体内限定出彼此间隔开的至少两个腔室,所述至少两个腔室之间分别通过连通槽连通,其中两个腔室分别具有进水口和蒸汽出口;

形成于壳体内的加热元件,用于将壳体内的水加热汽化成蒸汽;

在所述壳体内具有流体通道,所述流体通道从所述进水口经过所述至少两个腔室并延伸至所述蒸汽出口。

2.根据权利要求1所述的蒸汽发生器,其特征在于,所述壳体内限定出第一腔室至第三腔室,所述第三腔室和第二腔室并排设在所述壳体内,且所述第三腔室和所述第二腔室的侧壁与所述壳体的内侧壁之间限定出所述第一腔室,所述第一腔室与所述第三腔室之间通过第一连通槽连通,所述第三腔室和所述第二腔室之间通过第二连通槽连通。

3.根据权利要求2所述的蒸汽发生器,其特征在于,所述加热元件设在所述第三腔室和所述第二腔室的侧壁上以加热所述第一腔室至所述第三腔室。

4.根据权利要求1-3中任一项所述的蒸汽发生器,其特征在于,所述进水口与所述第一腔室连通,所述蒸汽出口与所述第二腔室连通。

5.根据权利要求1所述的蒸汽发生器,其特征在于,所述壳体内通过分隔壁限定出第一腔室和第二腔室,所述连通槽设在所述分隔壁上以将所述第一腔室与所述第二腔室之间的流体连通,所述进水口与所述第一腔室连通,所述蒸汽出口与所述第二腔室连通,所述加热元件设在所述分隔壁上以加热所述第一腔室和所述第二腔室。

6.根据权利要求5所述的蒸汽发生器,其特征在于,所述分隔壁形成为板状以间隔所述第一腔室和所述第二腔室,并使所述第一腔室和所述第二腔室在左右方向上并排设置。

7.根据权利要求5所述的蒸汽发生器,其特征在于,所述分隔壁形成为环状以使所述第一腔室环绕所述第二腔室。

8.根据权利要求7所述的蒸汽发生器,其特征在于,所述第一腔室内设有阻隔壁以阻隔流体的流向,且所述阻隔壁邻近所述连通槽设置。

9.根据权利要求8所述的蒸汽发生器,其特征在于,所述进水口位于所述阻隔壁的背离所述连通槽的一侧。

10.根据权利要求9所述的蒸汽发生器,其特征在于,所述蒸汽发生器还包括与所述进水口连通的第一进水管,且所述第一进水管的出水端伸入所述第一腔室内。

11.根据权利要求8所述的蒸汽发生器,其特征在于,所述进水口和所述连通槽位于所述阻隔壁相同的一侧。

12.根据权利要求11所述的蒸汽发生器,其特征在于,所述蒸汽发生器还包括与所述进水口连通的第二进水管,所述第二进水管的自由端从所述阻隔壁的靠近所述连通槽的一侧环绕所述分隔壁的周向方向延伸至所述阻隔壁的另一侧。

13.根据权利要求12所述的蒸汽发生器,其特征在于,所述第二进水管上具有多个间隔设置的第一出水孔。

14.根据权利要求12所述的蒸汽发生器,其特征在于,所述第二进水管的自由端为出水端。

15.根据权利要求11所述的蒸汽发生器,其特征在于,所述蒸汽发生器还包括与所述进水口连通的第三进水管,所述第三进水管的出水端穿过所述阻隔壁伸入到所述第一腔室的远离所述连通槽的一侧。

16.根据权利要求11所述的蒸汽发生器,其特征在于,所述蒸汽发生器还包括与所述进水口连通的第四进水管,所述第四进水管的自由端封闭且所述第四进水管穿过所述阻隔壁,且沿所述分隔壁的周向方向延伸,在所述第四进水管的长度方向上形成有多个间隔设置的第二出水孔。

17.根据权利要求7所述的蒸汽发生器,其特征在于,所述第一腔室内形成的水蒸汽通过所述连通槽进入所述第二腔室内后形成蒸汽旋风气流。

18.根据权利要求17所述的蒸汽发生器,其特征在于,所述连通槽的延伸方向与所述第二腔室的内周壁面相切以形成在所述第一腔室内的水蒸汽切向地进入所述第二腔室内。

19.根据权利要求7所述的蒸汽发生器,其特征在于,所述连通槽形成于所述分隔壁的上部且邻近所述壳体顶壁。

20.根据权利要求8所述的蒸汽发生器,其特征在于,所述加热元件还包括电气接线端,所述电气接线端嵌入所述阻隔壁中且通过与所述阻隔壁对应的所述壳体侧壁上的穿孔外露。

21.根据权利要求5所述的蒸汽发生器,其特征在于,所述加热元件对所述第二腔室和所述第一腔室同时加热。

22.根据权利要求5所述的蒸汽发生器,其特征在于,所述加热元件嵌入所述分隔壁之中、所述分隔壁的内壁面或外壁面上。

23.根据权利要求22所述的蒸汽发生器,其特征在于,所述加热元件呈螺旋状环绕所述分隔壁的周向并设在所述分隔壁内。

24.根据权利要求1所述的蒸汽发生器,其特征在于,所述壳体包括:底座;和用于密封所述底座的盖体;

其中,所述进水口和所述蒸汽出口均设在所述盖体上。

25.根据权利要求1所述的蒸汽发生器,其特征在于,所述蒸汽发生器还包括至少一个温控器,所述温控器设在所述壳体的外表面上且所述温控器根据所述壳体的温度控制所述加热元件的工作和断开。

26.根据权利要求1所述的蒸汽发生器,其特征在于,还包括至少一个熔断器,每个所述熔断器包括第二温度传感器,所述熔断器设在所述壳体的外表面上以使所述第二温度传感器检测所述壳体的温度,当所述第二温度传感器检测到所述壳体的温度高于预定值时,所述熔断器控制所述加热元件断电。

27.根据权利要求1-26中任一项所述的蒸汽发生器,其特征在于,所述壳体大致呈方体状、球体状、椭球体状或圆柱体状。

28.一种蒸汽发生器系统,其特征在于,包括:

水箱;

根据权利要求1-27中任一项所述的蒸汽发生器;以及

水泵,所述水泵连续将所述水箱中的水泵入所述所述壳体内。

29.一种家用电器,其特征在于,包括根据权利要求28所述的蒸汽发生器系统。

30.根据权利要求29所述的家用电器,其特征在于,所述家用电器为吸尘器、挂烫机、油烟机、咖啡机、洗衣机、空调或微波炉。
