专利号: 2015210491866
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种吸尘器的过滤水箱组件,其特征在于,包括:

过滤水箱,所述过滤水箱具有进气口和出气口;

进气喷管,所述进气喷管与所述进气口相连以将吸入的带灰尘的气体喷入所述过滤水箱内,其中所述进气喷管的出气管段形成为扁管;

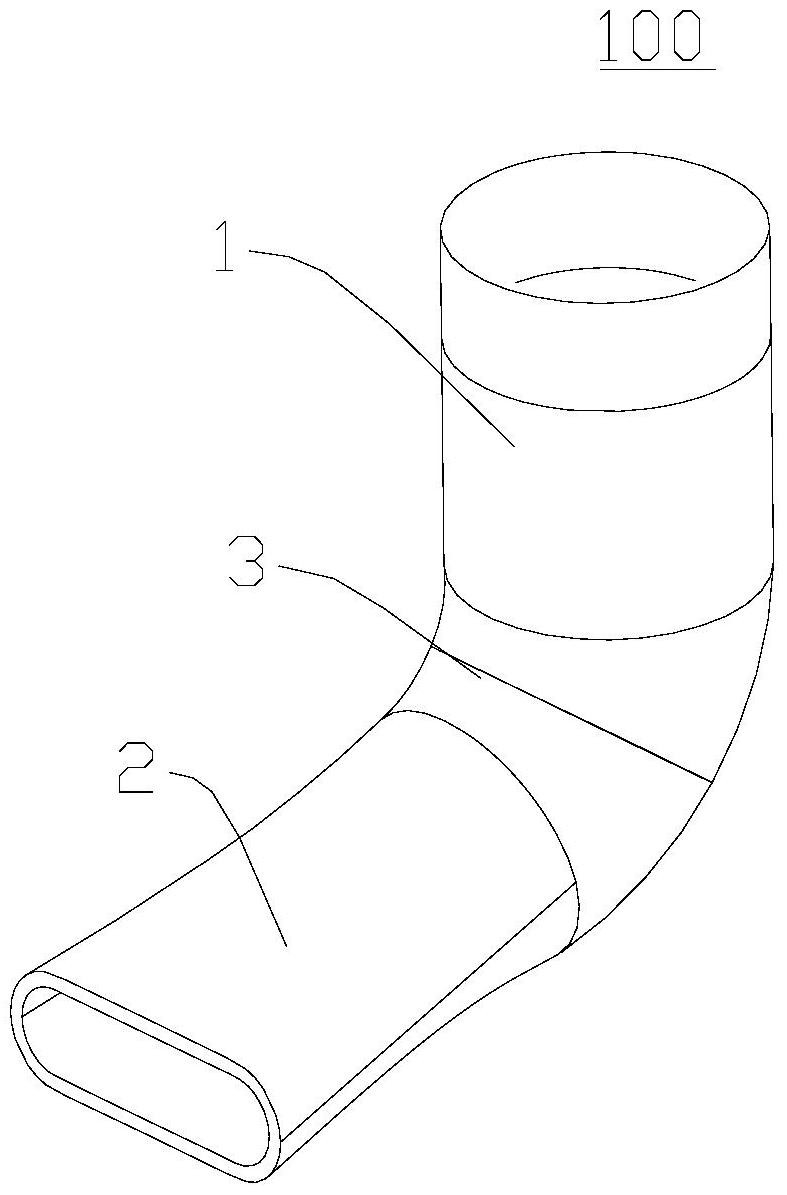

所述进气喷管包括:第一管段;和第二管段,所述第二管段的一端与所述第一管段相连,另一端与所述进气口相连,所述第二管段为所述出气管段,所述第二管段的横截面积在朝向所述过滤水箱的方向上呈线性逐渐减小。

2.根据权利要求1所述的吸尘器的过滤水箱组件,其特征在于,所述进气喷管的邻近所述进气口的部分的横截面积在朝向所述过滤水箱的方向上逐渐减小。

3.根据权利要求1所述的吸尘器的过滤水箱组件,其特征在于,所述进气喷管的出气管段的横截面形成为两端为半圆、中间为长方形的形状。

4.根据权利要求1中所述的吸尘器的过滤水箱组件,其特征在于,所述第一管段的横截面为圆形。

5.根据权利要求1中所述的吸尘器的过滤水箱组件,其特征在于,所述第一管段与所述第二管段通过连接弯管相连。

6.根据权利要求5中所述的吸尘器的过滤水箱组件,其特征在于,所述连接弯管的横截面形成为大体椭圆形。

7.根据权利要求1中所述的吸尘器的过滤水箱组件,其特征在于,所述第一管段的中心轴线和所述第二管段的中心轴线之间的夹角为α,90°≤α≤180°。

8.一种吸尘器,其特征在于,包括权利要求1-7中任一项所述的吸尘器的过滤水箱组件。
