1.一种边坡三维滑裂面模型构建方法,其特征在于,包括以下步骤,步骤S101:边坡尺寸确定,对边坡设定坐标系,测得边坡的坡高、坡率参数;

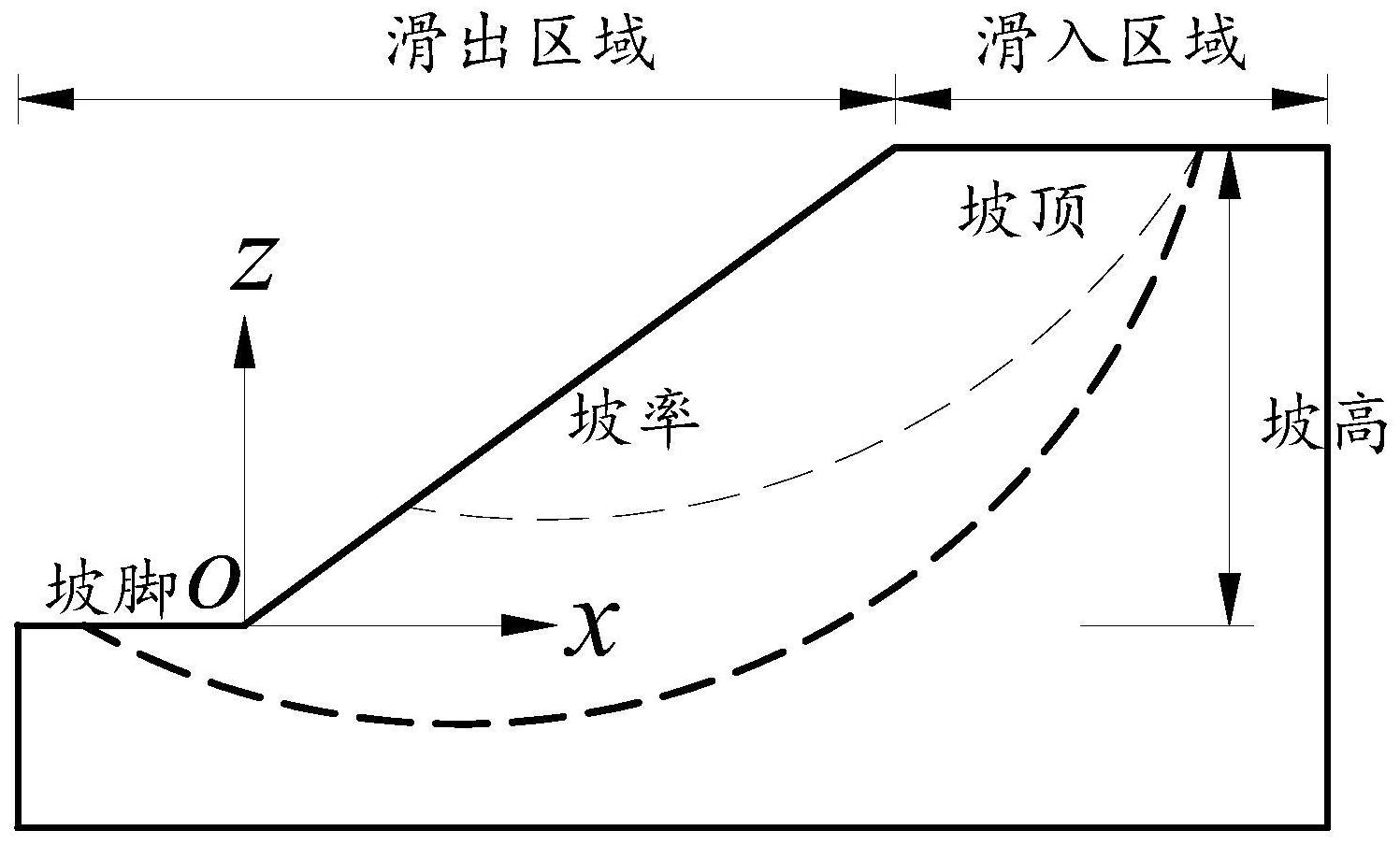

步骤S102:二维滑裂面构建,在滑入区域内设置滑入点,在滑出区域内设置滑出点,通过椭圆弧连接滑入点和滑出点,实现二维滑裂面的构建;
步骤S103:三维滑裂面构建,将得到的二维椭圆在另一个坐标轴方向进行三维扩展,得到三维椭球滑裂面;
步骤S104:控制参数确定,根据已知相应的控制参数的确切值或范围,确定出一个或一系列的三维椭球滑裂面;
所述步骤S102中滑入点为坡顶上B点,且B点坐标为B(xb,zb);滑出点为坡脚处A点,且A点坐标为A(xa,za);边坡坡高为h,设置椭圆弧中心点为F点,且F点的坐标为F(x0,z0);椭圆沿x轴和z轴的半轴长分别为Ra和Rc。
2.按照权利要求1所述的一种边坡三维滑裂面模型构建方法,其特征在于:所述椭圆弧通过A、B两点,故而两点坐标满足椭圆方程,即:通过式(1)可得:
3.按照权利要求2所述的一种边坡三维滑裂面模型构建方法,其特征在于:所述椭圆弧中心点为F点位于A、B两点中线偏左位置,垂直高度将不低于坡高,确定出中心点F的坐标为:
4.按照权利要求3所述的一种边坡三维滑裂面模型构建方法,其特征在于:所述步骤S103中三维滑裂面构建为将二维椭圆绕z轴旋转成三维椭球。
