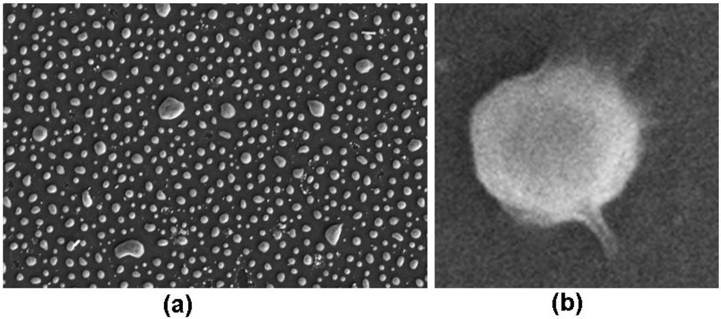

1.一种MoS2/Cu纳米颗粒SERS基底,其特征在于,所述基底是覆有MoS2/Cu纳米颗粒的基片,所述MoS2/Cu纳米颗粒中MoS2薄膜紧紧包覆在Cu粒子表面。
2.如权利要求1所述的基底,其特征在于,所述基片上的Cu粒子形成的Cu膜的厚度为50~100nm;或所述基片由单晶硅、二氧化硅、氮化硅或铬材料制成。
3.表面增强拉曼光谱(SERS)传感器,其特征在于,包括权利要求1-2任一项所述的基底。
4.表面增强拉曼光谱(SERS)传感器系统,其特性在于,包含权利要求3所述的传感器。
5.权利要求1-4任一项所述的MoS2/Cu纳米颗粒SERS基底的制备方法,其特征在于,在基片上蒸镀一层Cu薄膜,将四硫代钼酸铵溶液涂覆在上述Cu薄膜上,加热,得四硫代钼酸铵/Cu膜基底;再经两次连续退火,即得MoS2/Cu纳米颗粒复合结构的SERS基底。
6.如权利要求5所述的方法,其特征在于,所述蒸镀处理为真空蒸发镀膜法、磁控溅射镀膜法或离子镀膜法。
7.如权利要求5所述的方法,其特征在于,所述四硫代钼酸铵溶液中,四硫代钼酸铵的质量分数为1~1.5%。
8.如权利要求5所述的方法,其特征在于,所述加热处理的条件为:加热时间为15~20分钟,温度为80~130℃;或所述连续两次退火过程中,第一次退火温度为500~600℃、时间
60~120分钟,第二次退火温度为800~1000℃,时间10~30分钟。
9.权利要求1或2所述的MoS2/Cu纳米颗粒SERS基底在制备生物传感器或化学分析检测仪器中的应用。
10.MoS2在镀有铜膜的SERS基底改性中的应用。
