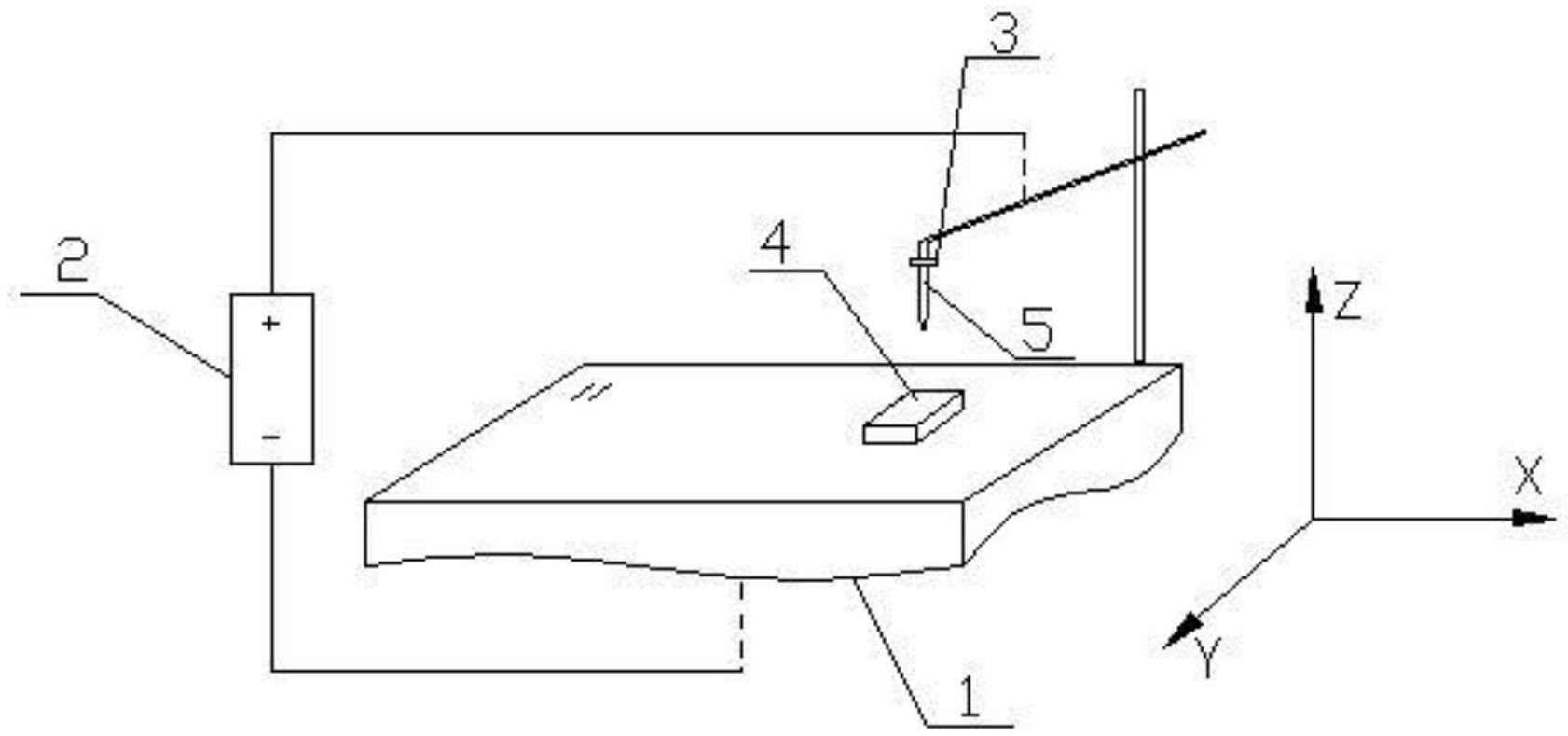

1.一种图案绘制方法，包括选择基体和绘制材料，其特征在于：首先选择导电材料为基体、导电材料为绘制材料，然后在基体和绘制材料之间施加脉冲电源，其中，基体与脉冲电源的阴极连接，绘制材料与脉冲电源的阳极连接，控制绘制材料与基体之间的距离至绘制材料开始熔化，使熔化后的液态绘制材料沉积到基体表面的同时与基体形成化学键结合，通过控制绘制材料的移动方向从而形成所需图案。

2.如权利要求1所述的图案绘制方法，其特征在于：将绘制材料沉积到基体表面之前，在基体表面绘制出所需图案的轮廓。

3.如权利要求1所述的图案绘制方法，其特征在于：所述基体和绘制材料由金属、合金、非金属中的一种或任意几种组成。

4.如权利要求3所述的图案绘制方法，其特征在于：所述合金为合金钢、铜合金、铝合金、镁合金中任意一种；所述金属为铁、锰、镁、铬、银、金、镍、锌、铝、铜中的一种或任意几种。

5.如权利要求1所述的图案绘制方法，其特征在于：所述绘制材料为圆柱形，其直径为

0.8-5mm，长度为10-250mm。

6.如权利要求5所述的图案绘制方法，其特征在于：当基体为合金钢、绘制材料为铝时，脉冲电源的电压为72-98V，电流为3-12A，频率为725-960Hz，脉宽为3-21μs。

7.如权利要求5所述的图案绘制方法，其特征在于：当基体为合金钢、绘制材料为铜时，脉冲电源的电压为66-72V，电流为1.5-6A，频率为195-840Hz，脉宽为3-20μs。

8.如权利要求5所述的图案绘制方法，其特征在于：当基体为合金钢、绘制材料为铜合金时，脉冲电源的电压为72-86V，电流为4.5-10.5A，频率为570-1090Hz，脉宽为1-18μs。

9.如权利要求5所述的图案绘制方法，其特征在于：所述绘制材料具有至少两层结构，相邻两层的材质不相同。

10.如权利要求9所述的图案绘制方法，其特征在于：基体为合金钢，导电绘制材料具有两层结构，其中一层为铜，其中一层为铝。
